水平调节装置——Original系列——带螺杆式


产品型号 FP306S
产品型号 FP306S

英制标准带螺杆式

碳钢

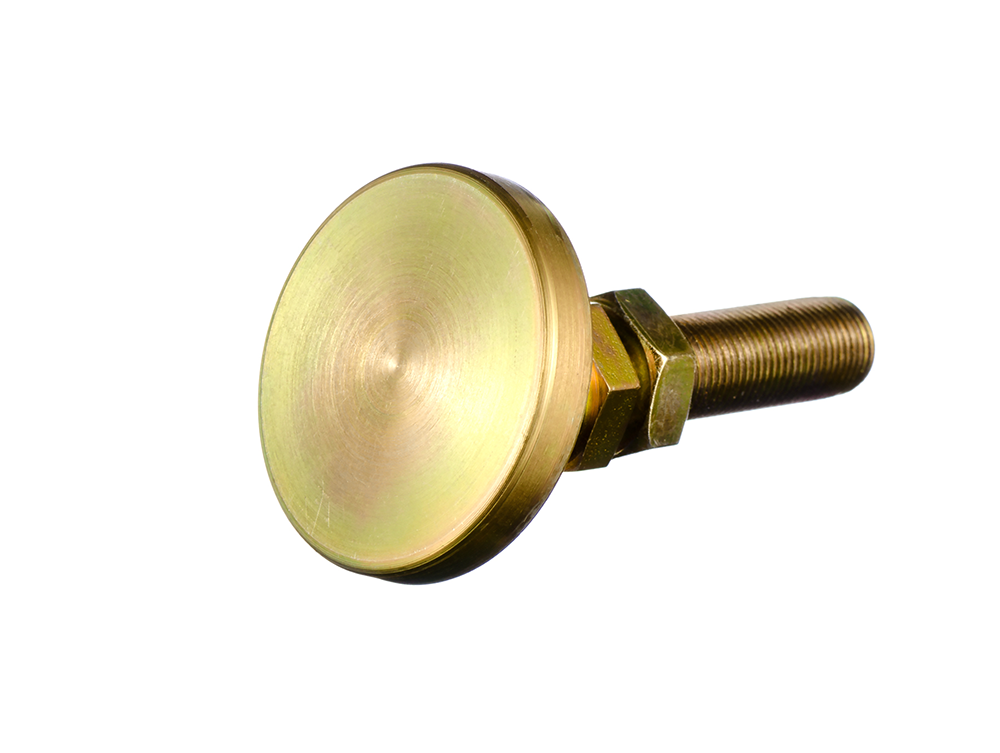

Vlier Original系列碳钢带螺杆式水平调整脚提供的是一体的螺柱和球头。螺柱式调整脚座以 15° 角绕中心线转动,从而调节不平的表面,平衡机床、电子设备支架以及工作台等。采用镀锌,金色纯铬酸盐镀锌处理的钢材质。

不锈钢
Vlier Original系列不锈钢带螺杆式水平调整脚,采用全不锈钢设计。防锈耐腐蚀,提供最大程度的保护。

碳钢(细螺纹)
是对于水平要求更敏感的应用的理想选择

独特工艺

  • 一体的螺柱和球头
  • 大直径的支撑底座
  • 15° 角绕中心线转动
Lb/Kg Converter:
Enter known value and click on empty value to view results.
Lbs = Kg
产品型号
最大负荷
螺纹 尺寸
英寸
英寸
英寸
英寸
英寸
碳钢 不锈钢
A
B
C
D
E
F
P298S SSP298S
700
10-32
3/8
17/32
3/4
7/64
1
P300S SSP300S
1,100
1/4-20
1/2
45/64
1
5/32
1-1/4
P304S SSP304S
3,750
3/8-16
5/8
7/8
1-1/4
3/16
2
P306S SSP306S
5,000
1/2-13
3/4
1-1/8
1-7/8
1/4
2
P308S SSP308S
6,000
5/8-11
7/8
1-1/4
2-1/2
5/16
2
P310S SSP310S
7,200
3/4-10
1-1/16
1-1/2
3
1/2
2
P312S SSP312S
22,000
1-8
1-3/8
1-7/8
4
13/32
4-1/4
Lb/Kg Converter:
Enter known value and click on empty value to view results.
Lbs = Kg
产品型号
最大负荷
螺纹 尺寸
英寸
英寸
英寸
英寸
英寸
A
B
C
D
E
F
FP304S
3,750
3/8-24
5/8
7/8
1-1/4
3/16
2
FP306S
5,000
1/2-20
3/4
1-1/8
1-7/8
1/4
2
FP308S
6,000
5/8-18
7/8
1-1/4
2-1/2
5/16
2
FP310S
7,200
3/4-16
1-1/16
1-1/2
3
1/2
2
FP312S
22,000
1-12
1-3/8
1-7/8
4
13/32
4-1/4

Vlier Original Stud Style Extended Length Steel Leveling Devices provide an integrally machined stud as part of the ball. They are for applications which require additional clearance.

Lb/Kg Converter:
Enter known value and click on empty value to view results.
Lbs = Kg
产品型号
最大负荷
螺纹 尺寸
英寸
英寸
英寸
英寸
英寸
碳钢 不锈钢
A
B
C
D
E
F
P299S SSP299S
700
10-32
3/8
17/32
3/4
7/64
2
P301S SSP301S
1,100
1/4-20
1/2
45/64
1
5/32
2.5
P305S SSP305S
3,750
3/8-16
5/8
7/8
1-1/4
3/16
4
P307S SSP307S
5,000
1/2-13
3/4
1-1/8
1-7/8
1/4
4
P309S SSP309S
6,000
5/8-11
7/8
1-1/4
2-1/2
5/16
4
P311S SSP311S
7,200
3/4-10
1-1/16
1-1/2
3
1/2
4
P313S SSP313S
22,000
1-8
1-3/8
1-7/8
4
13/32
8
Lb/Kg Converter:
Enter known value and click on empty value to view results.
Lbs = Kg
产品型号
最大负荷
螺纹 尺寸
毫米
毫米
毫米
毫米
毫米
碳钢
kg.
A
B
C
D
E
F
PM10S
1,750
M10
17
22
32
5
51
PM12S
2,273
M12
19
29
48
6
51
PM16S
2,727
M16
24
32
64
8
51
PM20S
3,273
M20
30
38
76
13
51
PM24S
9,979
M24
35
48
102
10
108
Lb/Kg Converter:
Enter known value and click on empty value to view results.
Lbs = Kg
产品型号
最大负荷
螺纹 尺寸
毫米
毫米
毫米
毫米
毫米
碳钢
kg.
A
B
C
D
E
F
SSPM12S
2,273
M12
19
29
48
6
51
SSPM16S
2,727
M16
24
32
64
8
51
SSPM20S
3,273
M20
30
38
76
13
51
SSPM24S
9,979
M24
35
48
102
10
108
