机械部件——侧向定位柱


产品型号 SLP500
产品型号 SLP500
产品型号 SLP500
产品型号 SLP500

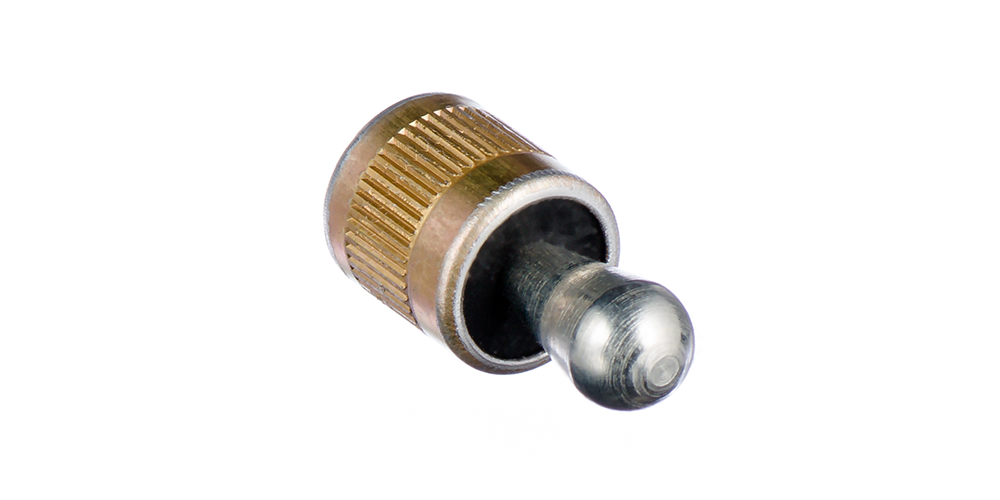

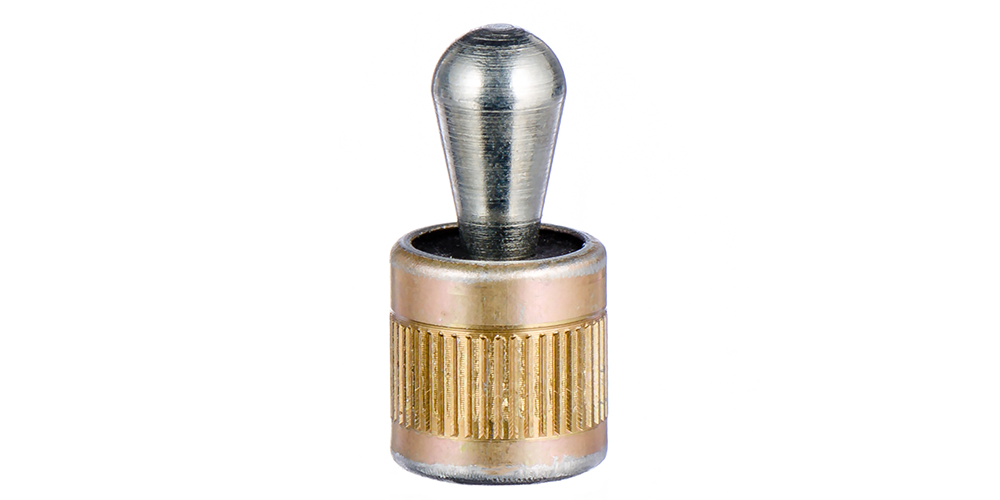

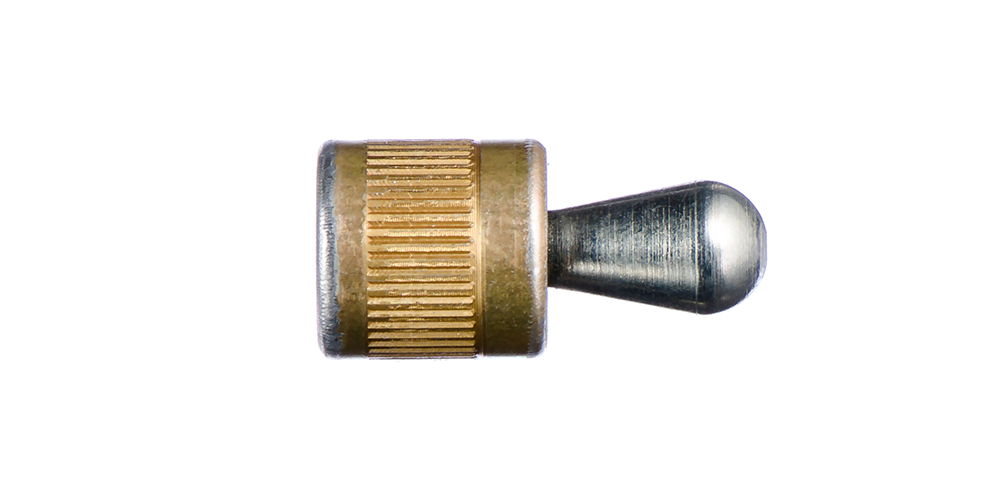

一个高品质的侧向定位柱,可以在狭窄空间执行艰巨的作业。当你在有限的空间和时间的条件下,可以选用我们全新的侧向定位柱。
这些精心制作的部件采用铝制定位主体以及合金钢压力梢。

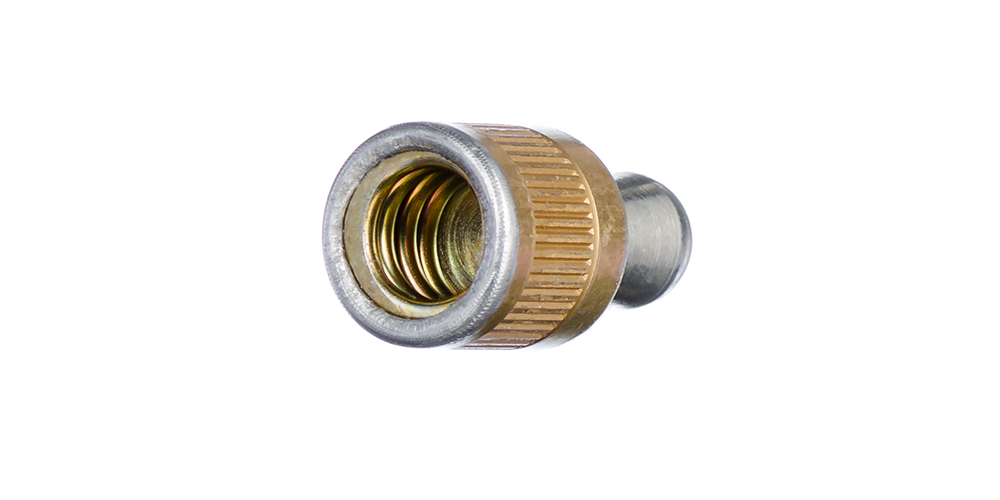

17-7的高性能不锈钢弹簧,提供了你可以依赖的反复端面压力。
我们的侧向定位柱适用于内部,外部各种位置的圆形和扁平部件的定位。
如果有需要,也可以将这些用于非正常平面的定位。
当有液体发生的时候, VLIER定位柱的设计使得VLIER仍可以提供良好的表现。VLIER侧向定位柱都有VLIER印标。

独特工艺

  • 节省空间
  • 可控的端面压力
  • 快速安装
磅&牛顿转换:
输入已知数值,点击后查看空白处结果
lbf = N

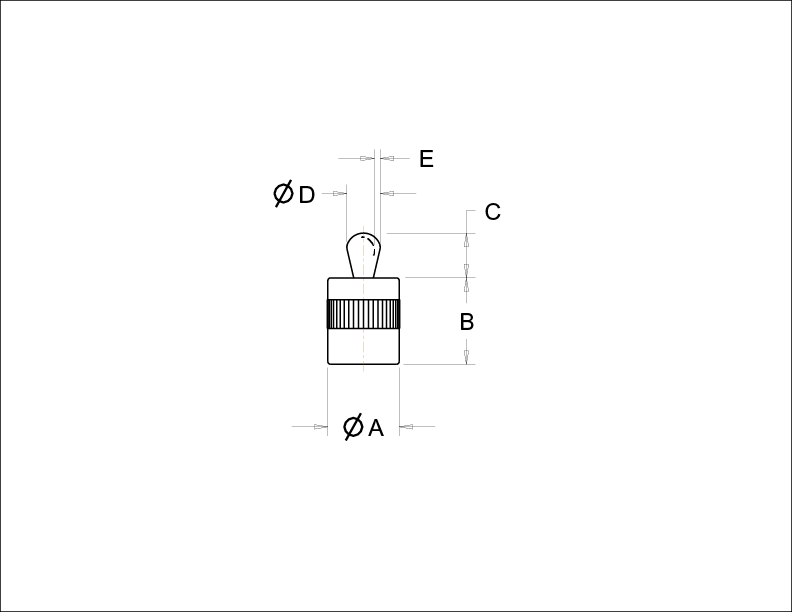

产品型号
侧端压力(磅)
A
主体直径
B
主体长度
C
梢子长度
D
梢子直径
E
Lateral Movement, max
SLPL250
2.2
1/4
0.30
0.16
0.11
0.034
SLP250
4.5
1/4
0.30
0.16
0.11
0.034
SLPH250
9.0
1/4
0.30
0.16
0.11
0.034
SLPL438
4.5
7/16
0.45
0.024
0.24
0.043
SLP438
11.2
7/16
0.45
0.024
0.24
0.043
SLPH438
22.5
7/16
0.45
0.024
0.24
0.043
SLPL438A
9.0
7/16
0.45
0.024
0.24
0.058
SLP438A
17.0
7/16
0.45
0.024
0.24
0.058
SLPH438A
34.0
7/16
0.45
0.024
0.24
0.058
SLPL500
11.2
1/2
0.53
0.51
0.31
0.070
SLP500
22.5
1/2
0.53
0.51
0.31
0.070
SLPH500
45.0
1/2
0.53
0.51
0.31
0.070
SLPL625
22.5
5/8
0.69
0.63
0.39
0.086
SLP625
45.0
5/8
0.69
0.63
0.39
0.086
SLPH625
67.5
5/8
0.69
0.63
0.39
0.086
