Knurled Knob Quick Release Plunger Knurled Knob Plunger Diagram

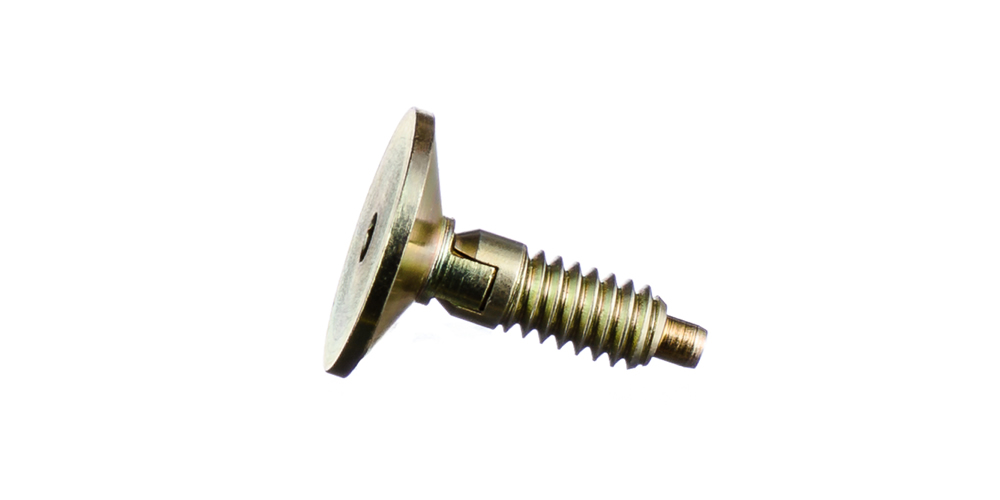

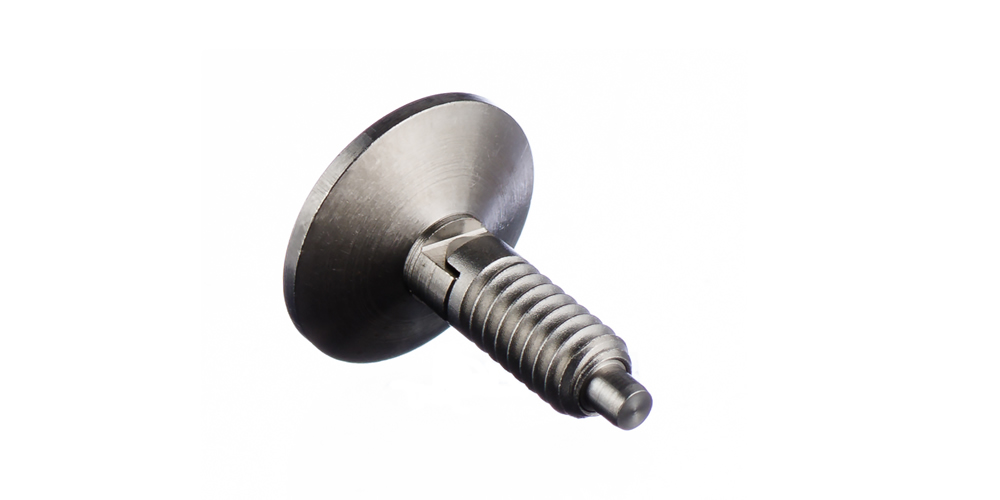

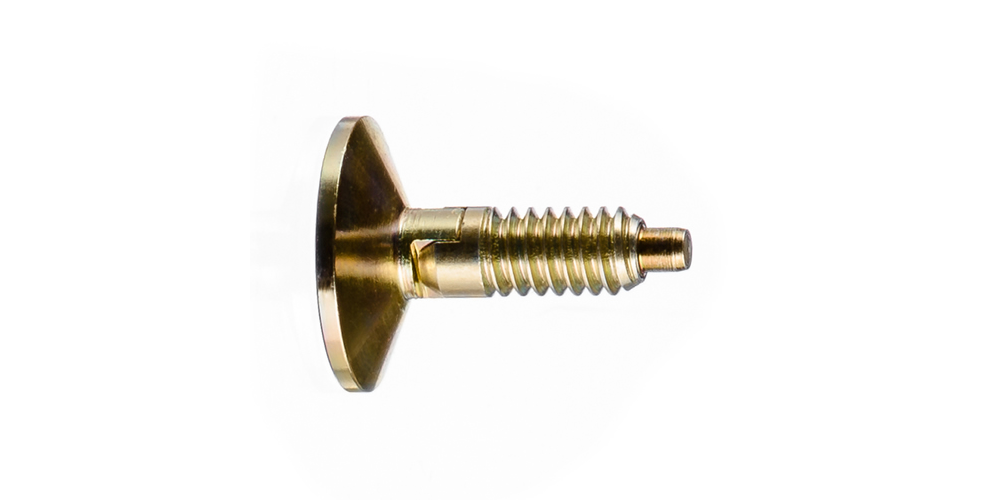

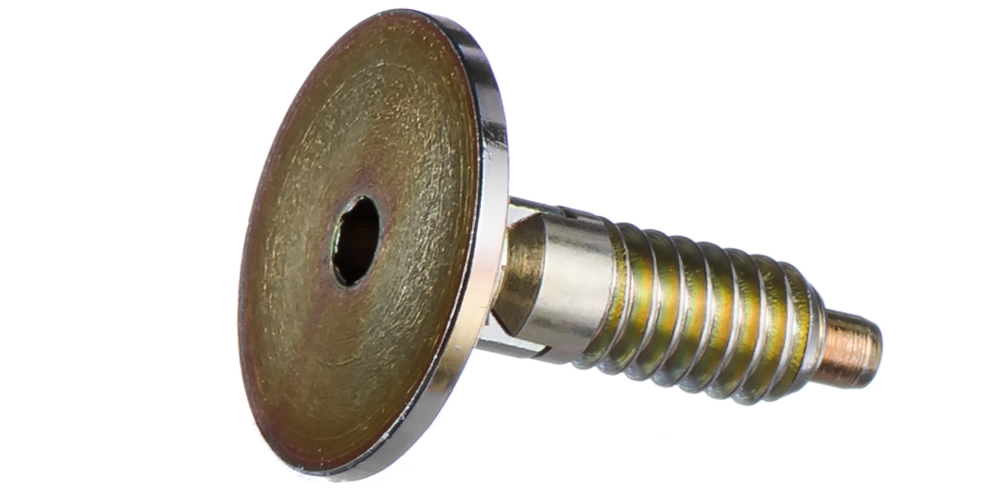

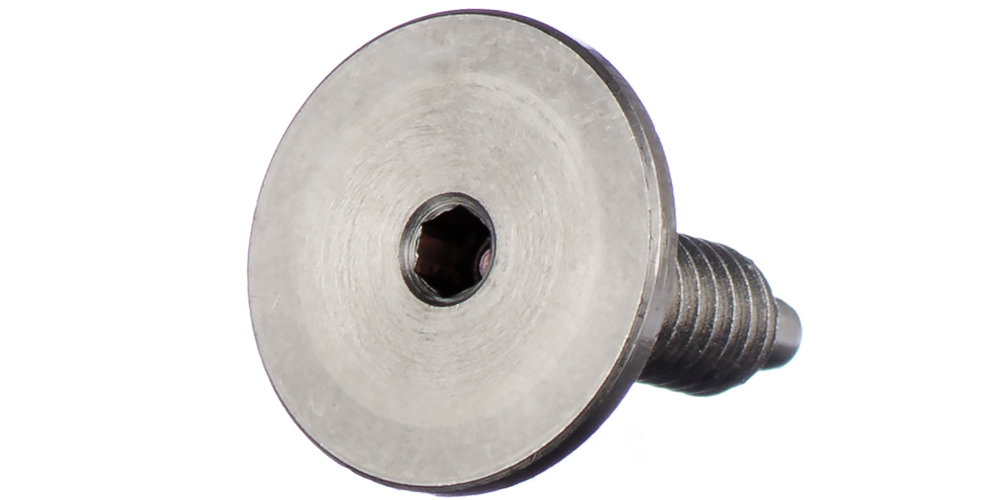

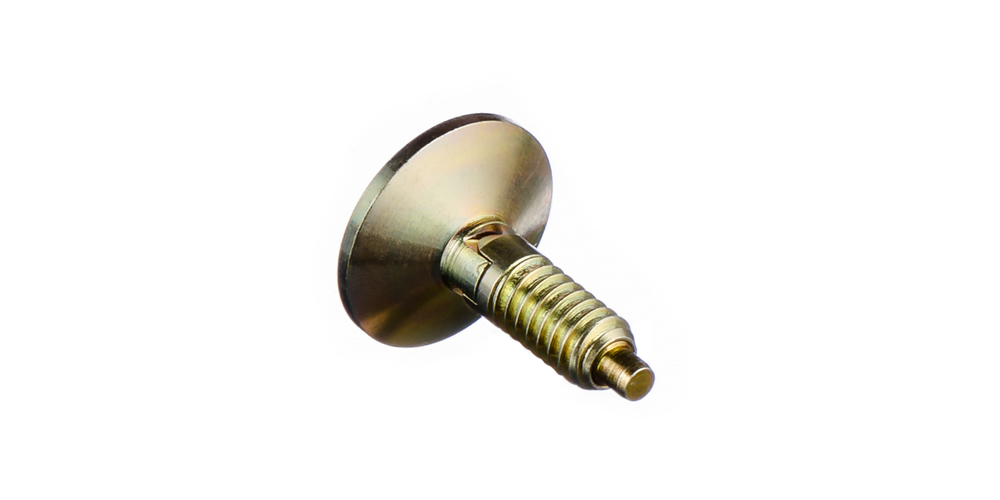

沉头内六角型快锁销(带锁&无锁)
VLIER沉头内六角型快锁销提供了可伸缩型的柱塞头可以回缩在缩进的位置,并可以轻松地锁定和释放。
内嵌内六角螺孔,可以使用内六角扳手,便于快速安装和调整。
锌。黄金铬酸盐光泽处理。

独特工艺

  • C型沉头和内六角旋钮
  • 手动伸缩式柱塞
  • 大型淬火轴承表面
  • 允许侧面装载
  • 锥形的拔销便于校直

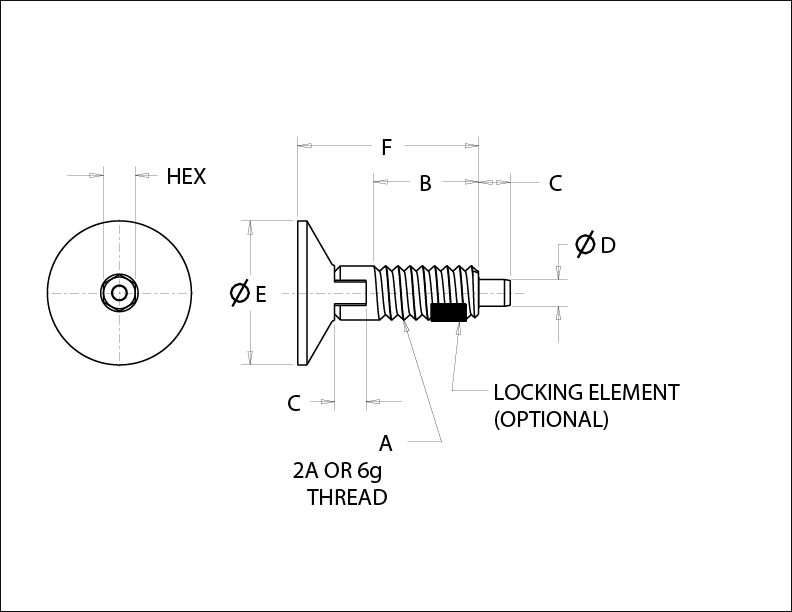

沉头内六角型(带锁)——美制
产品型号
端面压力(磅)
A
B
C
D
E
F
内六角 尺寸
碳钢 不锈钢
初始弹力
末端弹力
SLR250 SSLR250
1
4
1/4-20
.400
.125
.123
.750
.805
.125
SLR312 SSLR312
1
6
5/16-18
.530
.187
.154
.875
1.070
.125
SLR375 SSLR375
1
8
3/8-16
.750
.220
.185
1.00
1.260
.218
SLR500 SSLR500
1
10
1/2-13
.650
.250
.248
1.250
1.380
.250

沉头内六角型(无锁)——公制
产品型号
端面压力(磅)
A
螺纹尺寸
B
mm
(in)
C
mm
(in)
D
mm
(in)
E
mm
(in)
F
mm
(in)
内六角
尺寸
mm
碳钢 不锈钢
初始弹力
末端弹力
SLRM6 SSLRM6
4.45
( 1)
18.0
( 4)
M6 x 1.0
10.0
( .40)
3.2
( .13)
30
( .12)
19
( .75)
20
( .8)
3
SLRM8 SSLRM8
4.45
( 1)
27.0
( 6)
M8 x 1.25
13.5
( .53)
4.8
( .19)
4.0
( .15)
22
( .88)
27
( 1.1)
3
SLRM10 SSLRM10
4.45
( 1)
36
( 8)
M10 x 1.5
19.0
( .75)
5.6
( .22)
4.7
( .19)
25
(1.0)
32
( 1.3)
5
SLRM12 SSLRM12
4.45
( 1)
44.5
( 10)
M12 x 1.75
16.5
( .65)
6.5
( .25)
6.3
( .25)
32
(1.3)
35
( 1.4)
6

如需订购加紧设计的快锁销,请在产品型号后添加“P”注明。
