机械部件—万向垫压头 | Vlier

机械部件—万向垫压头

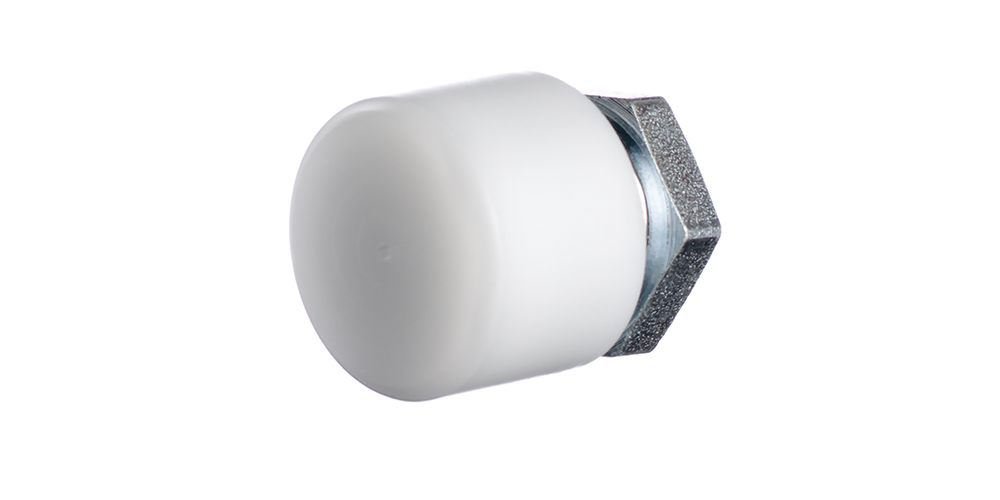

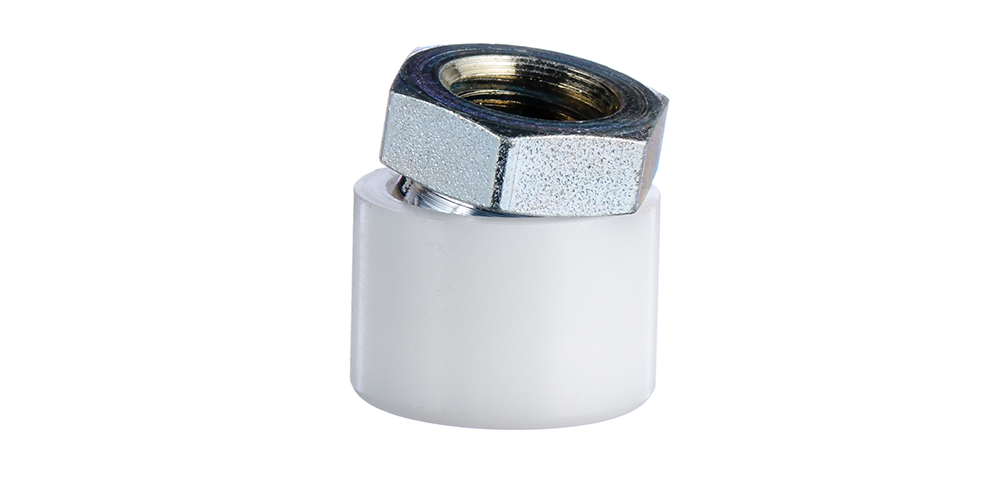

产品型号 NP306

产品型号 NP306

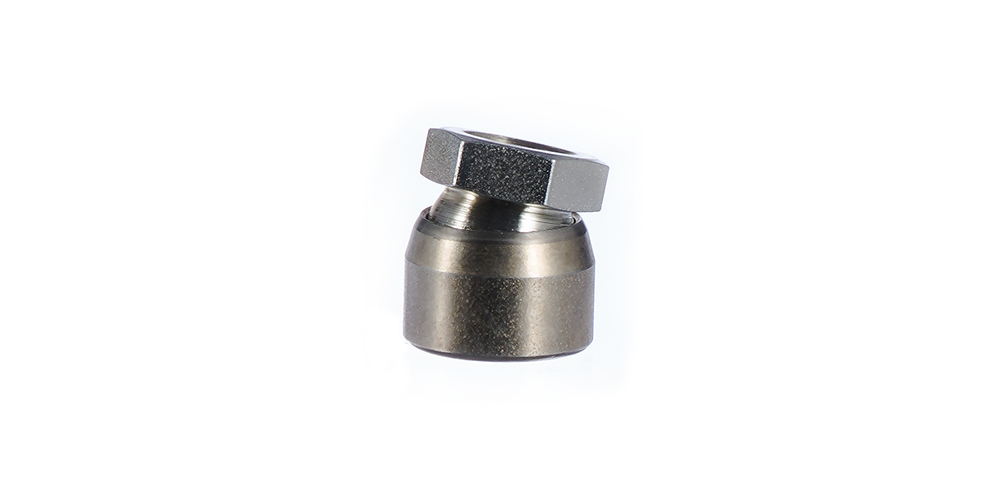

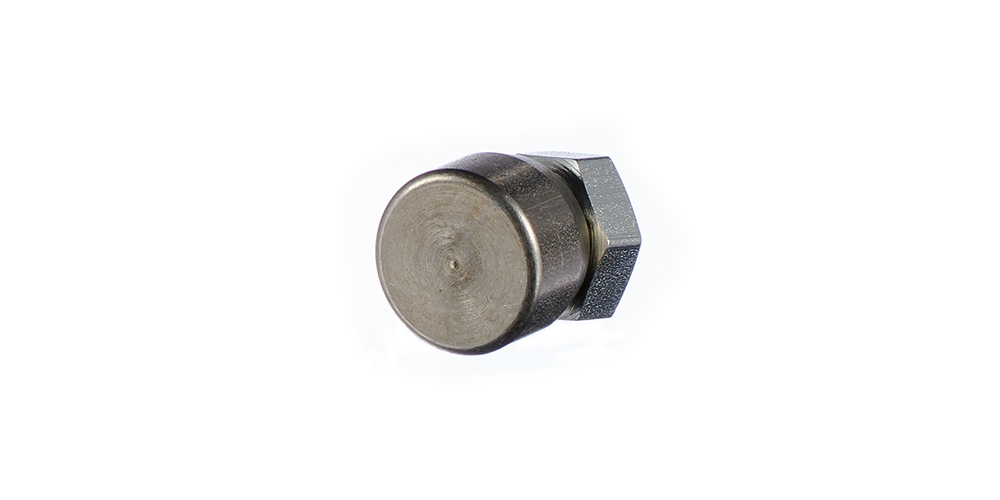

产品型号 P306

产品型号 P306

VLIER碳钢/不锈钢或者不锈钢配Delrin底座设计的万向垫压头，可牢固地夹持表面不平或倾斜的部件。
该万向垫压头以 15° 角绕中心运动，从而自动对准并调平，使施加力固定在工件表面上。
可消除夹头打滑。选择Delrin底座可避免损坏软金属，抛光表面或其他表面处理。
不锈钢型提供超强的防锈防腐蚀的保护。

英制
公制&英制转换： 输入已知数值，点击后查看空白处结果

in. = mm

万向垫压头（碳钢或者碳钢带Delrin压头）

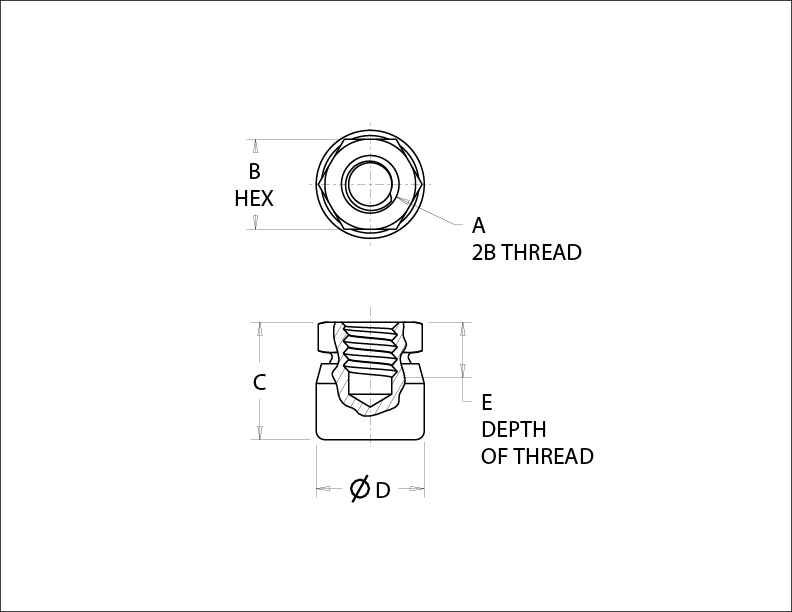

产品型号		最大，建议负载（磅）		A	B	C	D	E
Delrin 压头	碳钢压头	Delrin 压头	碳钢压头	英寸	英寸	英寸	英寸	英寸
NP300	P300	360	3900	1/4-20	1/2 Hex	5/8	5/8	5/16
NP302	P302	360	5900	5/16-18	9/16 Hex	3/4	11/16	3/8
NP304	P304	570	6400	3/8-16	5/8 Hex	3/16	3/4	3/8
NP306	P306	570	7000	1/2-13	3/4 Hex	15/16	7/8	7/16
NP308	P308	1000	10000	5/8-11	7/8 Hex	1	1	7/16
NP310	P310	1300	13500	3/4-10	1-1/16 Hex	1-11/32	1-1/4	5/8
NP312	P312	1570	18750	1-8	1-3/8 Hex	1-53/64	1-5/8	13/16

万向垫压头（不锈钢或者不锈钢带Delrin压头）

产品型号		最大，建议负载（磅）		A	B	C	D	E
Delrin 压头	碳钢压头	Delrin 压头	碳钢压头	英寸	英寸	英寸	英寸	英寸
NSSP300	SSP300	360	5000	1/4-20	1/2 Hex	5/8	5/8	5/16
NSSP302	SSP302	360	7600	5/16-18	9/16 Hex	3/4	11/16	3/8
NSSP304	SSP304	570	8250	3/8-16	5/8 Hex	3/16	3/4	3/8
NSSP306	SSP306	570	9000	1/2-13	3/4 Hex	15/16	7/8	7/16
NSSP308	SSP308	1000	12900	5/8-11	7/8 Hex	1	1	7/16
NSSP310	SSP310	1300	17400	3/4-10	1-1/16 Hex	1-11/32	1-1/4	5/8
NSSP312	SSP312	1570	24200	1-8	1-3/8 Hex	1-53/64	1-5/8	13/16
