VLIER将其成熟和值得依赖的技术,也运用到了它的平价超值系列水平调节脚。为您增加的碳钢镀镍的水平调节脚,使您有更多的选择。

平价超值系列的水平调节脚 有带螺杆式或内螺纹沉头式,带弹性体座垫或不带弹性体座垫多种款式供选择。

碳钢和不锈钢

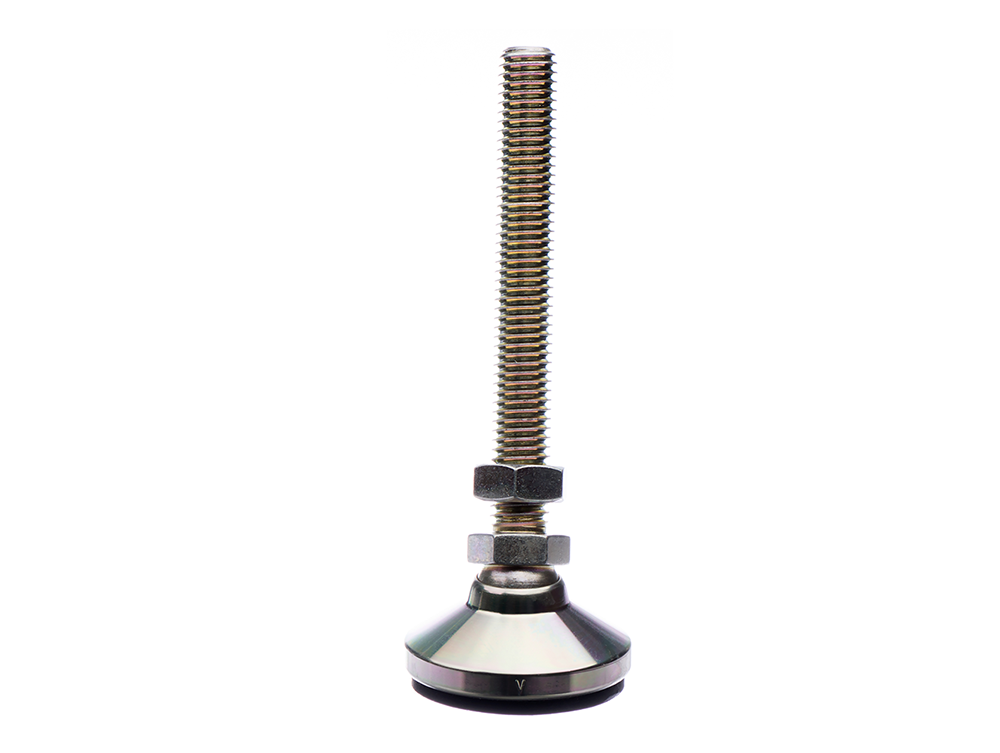

VLIER平价超值系列的碳钢和不锈钢水平调节脚,采用螺柱和球头一体设计。
带螺杆式底座以 15° 角绕中心线转动,从而可调节不平的表面并平衡机床、电子设备支架以及工作台等 镀锌,金色纯铬酸盐镀锌处理的钢板是标准产品,如需订购镀镍处理请在产品型号后添加"3"注明。

不锈钢水平调节脚,采用全不锈钢设计耐腐蚀设计,为您的产品提供最大程度的保护。

独特工艺

  • 螺柱和球头合为一体
  • 大直径的支撑底座
  • 15° 角绕中心线转动

Original Series Leveling Devices - stud style


 平价超值内螺纹沉头式——配橡胶底座(公制)

带橡胶座垫
High Value Leveler with Elastomer pad










产品型号
最大负荷
公斤
(磅)
A
螺纹尺寸
B
内六角尺寸
MM
(in)
C
内六角高度
(+/- .02)
D
底座
直径
E
底座 厚度
in
M
座垫 直径
in
碳钢
不锈钢
HVEPM6B HVESSPM6B
240
( 525)
M6 x 1-6g
.23 MIN FULL THD
17
(.669)
.88
1.25
.17
.63
HVEPM8B HVESSPM8B
375
( 825)
M8 x 1.25 X 6H
.31 MIN FULL THD
19
(.748)
1.13
1.88
.25
.91
HVEPM10B HVESSPM10B
1273
(2800)
M10 x 1.5-6g
.44 MIN FULL THD
17
(.669)
.88
1.25
.17
1.12
HVEPM12B HVESSPM12B
1750
(3750)
M12 x 1.75-6g
.44 MIN FULL THD
19
(.748)
1.13
1.88
.25
1.75
HVEPM16B HVESSPM16B
2046
(4500)
M16 x 2.5-6g
.44 MIN FULL THD
24
(.945)
1.25
2.50
.31
2.37
HVEPM20B HVESSPM20B
2455
(5400)
M20 x 2.5-6g
.62 MIN FULL THD
30
(1.181
1.50
3.00
.50
2.87
HVEPM24B HVESSPM24B
7500
(16500)
M24 x 3-6g
.81 MIN FULL THD
30
(1.181)
1.50
3.00
.50
3.87

*底座座垫增厚1/8"

 平价超值系列带螺杆式——带橡胶座垫(公制)
带防滑的橡胶座垫
Orignal Stud Style Leveling Device Diagram









产品型号
最大负荷
公斤
(磅)
A
螺纹尺寸
B
内六角尺寸
mm
(in)
C
内六角高度
+/- .02)
D
底座直径
E
底座 厚度
in.
F
座垫 直径
M
Dia.
(座垫直径)
碳钢
不锈钢
HVEPM6S HVESSPM6S
240
(525)
M6 x 1-6g
.87 MIN FULL THD
10
(.394)
.53
.75
.11
1
.63
HVEPM8S HVESSPM8S
375
(825)
M8 x 1.25-6g
1.08 MIN FULL THD
13
(.512)
.70
1.00
.15
1.25
.91
HVEPM10S HVESSPM10S
1273
(2800)
M10 x 1.5-6g
1.78 MIN FULL THD
17
(.669)
.88
1.25
.17
2
1.12
HVEPM12S HVESSPM12S
1750
(3750)
M12 x 1.75-6g
1.73 MIN FULL THD
19
(.748)
1.13
1.88
.25
2
1.74
HVEPM16S HVESSPM16S
2046
(4500)
M16 x 2-6g
1.68 MIN FULL THD
24
(.945)
1.25
2.50
.31
2
2.37
HVEPM20S HVESSPM20S
2455
(5400)
M20 x 2.5-6g
1.65 MIN FULL THD
30
(1.181)
1.50
3.00
.50
2
2.87
HVEPM24S HVESSPM24S
7500
(16500)
M24 x 3-6g
3.75 MIN FULL THD
36
(1.417)
1.88
4.00
.40
4.25
3.87

*底座座垫增厚1/8"


 平价超值系列内螺纹沉头式——不带橡胶座垫(公制)

不带防滑橡胶座垫

High Value Leveler with Elastomer pad











产品型号
最大负荷 公斤 (磅)
A
螺纹尺寸
B
内六角尺寸
C
内六角高度
+/- .02)
D
底座
E
底座 厚度
in
M
座垫 直径
in.
碳钢
不锈钢
HVPM6B HVSSPM6B
318
(700)
M6 x 1-6g
.23 MIN FULL THD
17
(.669)
.88
1.25
.17
.63
HVPM8B HVSSPM8B
500
(1100)
M8 x 1.25 X 6H
.31 MIN FULL THD
19
(.748)
1.13
1.88
.25
.91
HVPM10B HVSSPM10B
1705
(3750)
M10 x 1.5-6g
.44 MIN FULL THD
17
(.669)
.88
1.25
.17
1.12
HVPM12B HVSSPM12
2273
(5000)
M12 x 1.75-6g
.44 MIN FULL THD
19
(.748)
1.13
1.88
.25
1.75
HVPM16B HVSSPM16B
2727
(6000)
M16 x 2.5-6g
.44 MIN FULL THD
24
(.945)
1.25
2.50
.31
2.37
HVPM20B HVSSPM20B
3273
(7200)
M20 x 2.5-6g
.62 MIN FULL THD
30
(1.181
1.50
3.00
.50
2.87
HVPM24B HVSSPM24B
9979
(22000)
M24 x 3-6g
.81 MIN FULL THD
30
(1.181)
1.50
3.00
.50
3.87
平价超值系列带螺杆式——不带橡胶座垫(公制)

不带防滑橡胶座垫

Orignal Stud Style Leveling Device Diagram





产品型号
最大负荷
公斤
(磅)
A
螺纹尺寸
B
内六角尺寸
mm
(in)
C
内六角高度
+/- .02)
D
底座 直径
E
底座 厚度
in.
F
螺杆长度
M
座垫 直径
in.
碳钢
不锈钢
HVPM6S HVSSPM6S
240
(525)
M6 x 1-6g
.87 MIN FULL THD
10
(.394)
.53
.75
.11
1
.63
HVPM8S HVSSPM8S
375
(825)
M8 x 1.25-6g
1.08 MIN FULL THD
13
(.512)
.70
1.00
.15
1.25
.91
HVPM10S HVSSPM10S
1273
(2800)
M10 x 1.5-6g
1.78 MIN FULL THD
17
(.669)
.88
1.25
.17
2
1.12
HVPM12S HVSSPM12S
1750
(3750)
M12 x 1.75-6g
1.73 MIN FULL THD
19
(.748)
1.13
1.88
.25
2
1.74
HVPM16S HVSSPM16S
2046
(4500)
M16 x 2-6g
1.68 MIN FULL THD
24
(.945)
1.25
2.50
.31
2
2.37
HVPM20S HVSSPM20S
2455
(5400)
M20 x 2.5-6g
1.65 MIN FULL THD
30
(1.181)
1.50
3.00
.50
2
2.87
HVPM24S HVSSPM24S
7500
(16500)
M24 x 3-6g
3.75 MIN FULL THD
36
(1.417)
1.88
4.00
.40
4.25
3.87


 平价超值系列螺杆式——带橡胶底座Download High Value Bulletin

带橡胶底座
High Value Leveler with Elastomer pad










产品型号
最大
负荷
(磅)
A
螺纹 尺寸
B
内六角 尺寸
C*
内六角 高度
D
座垫直径
E
F
螺杆长度
碳钢镀金
铬酸盐
碳钢镀镍
Finish
不锈钢/钝化
HVEP298S HVEP298S3 HVESSP298S
525
10-32
3/8
17/32
3/4
7/64
1
HVEP299S HVEP299S3 HVESSP299S
525
10-32
3/8
17/32
3/4
7/64
2
HVEP300S HVEP300S3 HVESSP300S
800
1/4-20
1/2
45/64
1
5/32
1-1/4
HVEP301S HVEP301S3 HVESSP301S
800
1/4-20
1/2
45/64
1
5/32
2.5
HVEP304S HVEP304S3 HVESSP304S
2,800
3/8-16
5/8
7/8
1-1/4
3/16
2
HVEP305S HVEP305S3 HVESSP305S
2,800
3/8-16
5/8
7/8
1-1/4
3/16
4
HVEP306S HVEP306S3 HVESSP306S
3,750
1/2-13
3/4
1-1/8
1-7/8
1/4
2
HVEP307S HVEP307S3 HVESSP307S
3,750
1/2-13
3/4
1-1/8
1-7/8
1/4
4
HVEP308S HVEP308S3 HVESSP308S
4,50
5/8-11
7/8
1-1/4
2-1/2
5/16
2
HVEP309S HVEP309S3 HVESSP309S
4,500
5/8-11
7/8
1-1/4
2-1/2
5/16
4
HVEP310S HVEP310S3 HVESSP310S
5,400
3/4-10
1-1/16
1-1/2
3
1/2
2
HVEP311S HVEP311S3 HVESSP311S
5,400
3/4-10
1-1/16
1-1/2
3
1/2
4
HVEP312S HVEP312S3 HVESSP312S
16,400
1-8
1-3/8
1-7/8
4
13/32
4-1/4
HVEP313S HVEP313S3 HVESSP313S
16,400
1-8
1-3/8
1-7/8
4
13/32
8

*底座座垫增厚1/8"

 平价超值系列螺杆式——不带橡胶底座 Download High Value Bulletin
不带橡胶底座
Orignal Stud Style Leveling Device Diagram









产品型号
最大
负荷
(磅)
A
螺纹 尺寸
B
内六角尺寸
C
内六角高度
D
座垫直径
E
F
螺杆长度
碳钢镀金铬酸盐
碳钢镀镍
不锈钢/钝化
HVP298S HVP298S3 HVSSP298S
700
10-32
3/8
17/32
3/4
7/64
1
HVP299S HVP299S3 HVSSP299S
700
10-32
3/8
17/32
3/4
7/64
2
HVP300S HVP300S3 HVSSP300S
1,100
1/4-20
1/2
45/64
1
5/32
1-1/4
HVP301S HVP301S3 HVSSP301S
1,100
1/4-20
1/2
45/64
1
5/32
2.5
HVP304S HVP304S3 HVSSP304S
3,750
3/8-16
5/8
7/8
1-1/4
3/16
2
HVP305S HVP305S3 HVSSP305S
3,750
3/8-16
5/8
7/8
1-1/4
3/16
4
HVP306S HVP306S3 HVSSP306S
5,000
1/2-13
3/4
1-1/8
1-7/8
1/4
2
HVP307S HVP307S3 HVSSP307S
5,000
1/2-13
3/4
1-1/8
1-7/8
1/4
4
HVP308S HVP308S3 HVSSP308S
6,000
5/8-11
7/8
1-1/4
2-1/2
5/16
2
HVP309S HVP309S3 HVSSP309S
6,000
5/8-11
7/8
1-1/4
2-1/2
5/16
4
HVP310S HVP310S3 HVSSP310S
7,200
3/4-10
1-1/16
1-1/2
3
1/2
2
HVP311S HVP311S3 HVSSP311S
7,200
3/4-10
1-1/16
1-1/2
3
1/2
4
HVP312S HVP312S3 HVSSP312S
22,000
1-8
1-3/8
1-7/8
4
13/32
4-1/4
HVP313S HVP313S3 HVSSP313S
22,000
1-8
1-3/8
1-7/8
4
13/32
8

不锈钢表面处理——自然钝化处理
碳钢表面处理——金色的铬酸盐或镀镍处理
需订购全新碳钢镀镍铬酸盐处理:请在碳钢型号后添加“3”注明

VLIER超值内螺纹沉头式系列 碳钢或不锈钢水平调节装置,带螺杆式底座以 15º 角绕中心线转动以进行高度控制。从而调节不平的表面并平衡机床、电子设备支架以及工作台等 可与现有的螺杆配合使用。材质为镀锌,金色纯铬酸盐镀锌处理的钢板是标准的,如需订购镀镍钢板请在产品型号后添加“3”注明。

 平价超值内螺纹沉头式系列——带橡胶座垫Download High Value Bulletin

带防滑的橡胶座垫

High Value Leveler with Elastomer pad











产品型号
最大
负荷
(磅)
A
螺纹 尺寸
B
内六角尺寸
C
内六角高度
D
座垫直径
E
碳钢镀金 铬酸盐
碳钢镀镍
不锈钢/钝化
HVEP298B HVEP298B3 HVESSP298B
525
10-32
3/8
17/32
3/4
7/64
HVEP300B HVEP300B3 HVESSP300B
800
1/4-20
1/2
45/64
1
5/32
HVEP304B HVEP304B3 HVESSP304B
2800
3/8-16
5/8
7/8
1-1/4
3/16
HVEP306B HVEP306B3 HVESSP306B
3,750
1/2-13
3/4
1-1/8
1-7/8
1/4
HVEP308B HVEP308B3 HVESSP308B
4,500
5/8-11
7/8
1-1/4
2-1/2
5/16
HVEP310B HVEP310B3 HVESSP310B
5,400
3/4-10
1-1/16
1-1/2
3
1/2
HVEP312B HVEP312B3 HVESSP312B
16400
1-8
1-3/8
1-7/8
4
13/32

*底座座垫增厚1/8"

平价超值系列内螺纹沉头式系列——不带橡胶座垫 Download High Value Bulletin

不带防滑的橡胶座垫

Orignal Stud Style Leveling Device Diagram




产品型号
最大
负荷
(磅)
A
螺纹 尺寸
B
内六角尺寸
C
内六角高度
D
座垫直径
E
碳钢镀金 铬酸盐
碳钢镀镍
不锈钢/钝化
HVP298B HVP298B3 HVSSP298B
700
10-32
3/8
17/32
3/4
7/64
HVP300B HVP300B3 HVSSP300B
1,100
1/4-20
1/2
45/64
1
5/32
HVP304B HVP304B3 HVSSP304B
3,750
3/8-16
5/8
7/8
1-1/4
3/16
HVP306B HVP306B3 HVSSP306B
5,000
1/2-13
3/4
1-1/8
1-7/8
1/4
HVP308B HVP308B3 HVSSP308B
6,000
5/8-11
7/8
1-1/4
2-1/2
5/16
HVP310B HVP310B3 HVSSP310B
7,200
3/4-10
1-1/16
1-1/2
3
1/2
HVP312B HVP312B3 HVSSP312B
22,000
1-8
1-3/8
1-7/8
4
13/32
不锈钢表面处理——自然钝化处理
碳钢表面处理——金色的铬酸盐或镀镍处理
需订购全新碳钢镀镍铬酸盐处理:请在碳钢型号后添加“3”注明
