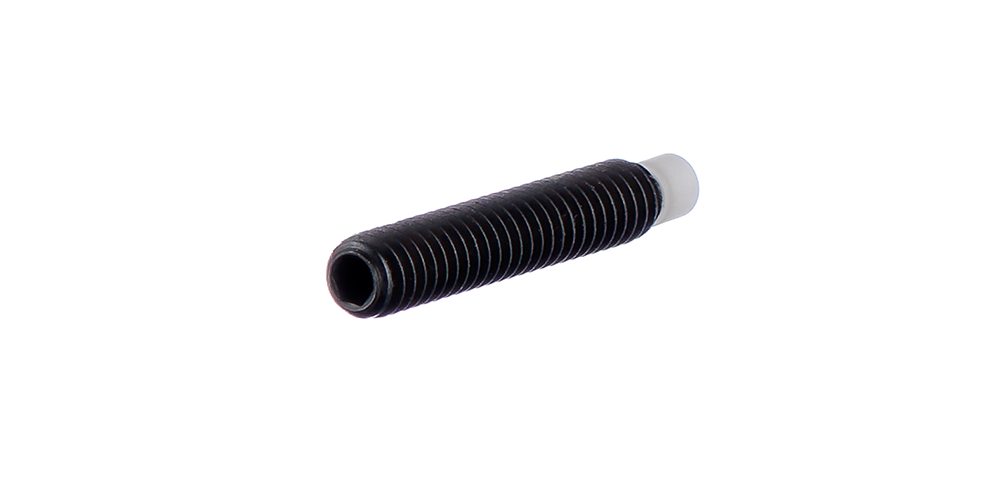

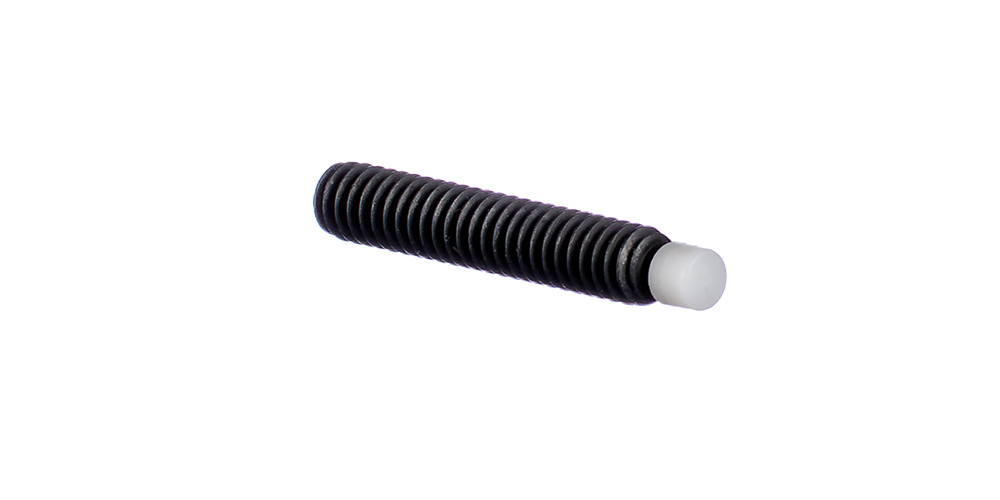

产品型号 NSC329
产品型号 NSC329
产品型号 NSC329

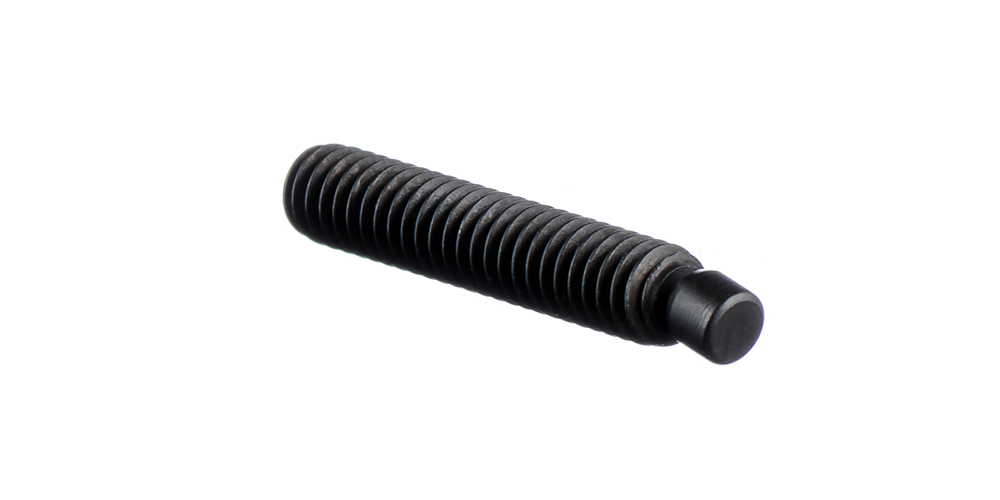

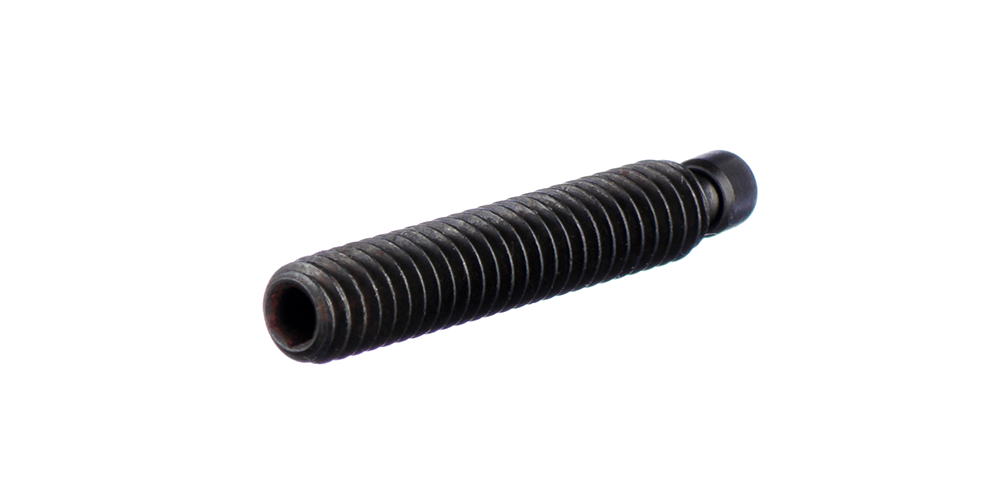

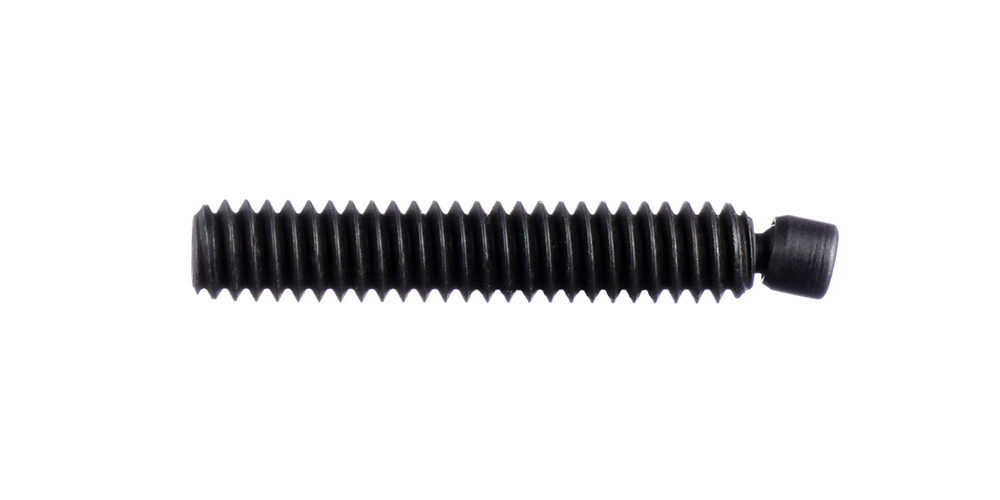

产品型号 SC329
产品型号 SC329
产品型号 SC329
VLIER万向垫套头系列包括碳钢、Delrin和碳钢、不锈钢、不锈钢配Derlin主体，套头系列提供最大的支撑和强度。
是有限的空间下，需要在不损坏表面的前提下，固定倾斜表面零件的理想选择。
独特工艺
- 平头设计
- 碳钢&不锈钢主体
- 碳钢、不锈钢&Delrin压头
- 螺钉压头可7-1/2°绕中心线转动
- 压头的大平面设计可以保证更好夹紧效果
- 压头设计可通过内螺纹
- 锥形座，使压力均匀分布。
- 加热处理的合金钢，使用寿命更长
- 黑色氧化涂层

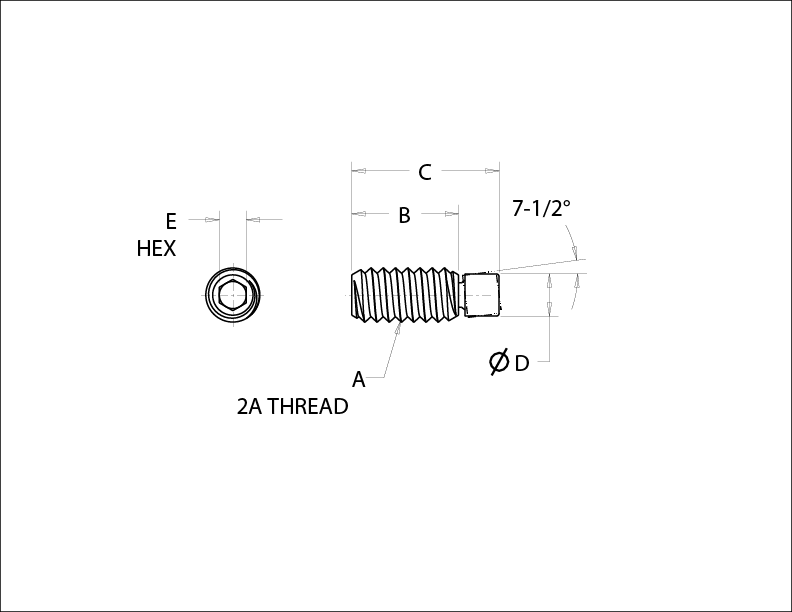

| 产品型号 | A |
B |
C |
D |
E 内六角孔尺寸 |
|
|---|---|---|---|---|---|---|
Delrin压头 |
碳钢压头 |
英寸 |
英寸 |
英寸 |
英寸 |
英寸 |
| NSC324 | SC324 | 10-32 |
11/32 |
1/2 |
0.146 |
3/32 |
| NSC326 | SC326 | 1/4-20 |
11/32 |
1/2 |
0.185 |
1/8 |
| NSC327 | SC327 | 1/4-20 |
19/32 |
3/4 |
0.185 |
1/8 |
| NSC328 | SC328 | 1/4-20 |
27/32 |
1 |
0.185 |
1/8 |
| NSC329 | SC329 | 1/4-20 |
1-11/32 |
1-1/2 |
0.185 |
1/8 |
| NSC332 | SC332 | 5/16-18 |
35/64 |
3/4 |
0.250 |
5/32 |
| NSC333 | SC333 | 5/16-18 |
51/64 |
1 |
0.250 |
5/32 |
| NSC334 | SC334 | 5/16-18 |
1-19/64 |
1-1/2 |
0.250 |
5/32 |
| NSC335 | SC335 | 5/16-18 |
1-51/64 |
2 |
0.250 |
5/32 |
| NSC338 | SC338 | 3/8-16 |
1/2 |
3/4 |
0.293 |
3/16 |
| NSC339 | SC339 | 3/8-16 |
3/4 |
1 |
0.293 |
3/16 |
| NSC340 | SC340 | 3/8-16 |
1-1/4 |
1-1/2 |
0.293 |
3/16 |
| NSC341 | SC341 | 3/8-16 |
1-3/4 |
2 |
0.293 |
3/16 |
| NSC344 | SC344 | 1/2-13 |
7/16 |
3/4 |
0.400 |
1/4 |
| NSC345 | SC345 | 1/2-13 |
11/16 |
1 |
0.400 |
1/4 |
| NSC346 | SC346 | 1/2-13 |
1-3/16 |
1-1/2 |
0.400 |
1/4 |
| NSC347 | SC347 | 1/2-13 |
1-11/16 |
2 |
0.400 |
1/4 |
| NSC349 | SC349 | 1/2-13 |
2-11/16 |
3 |
0.400 |
1/4 |
| NSC350 | SC350 | 5/8-11 |
5/8 |
1 |
0.506 |
5/16 |
| NSC351 | SC351 | 5/8-11 |
1-5/8 |
2 |
0.506 |
5/16 |
| NSC353 | SC353 | 5/8-11 |
2-5/8 |
3 |
0.506 |
5/16 |
| NSC354 | SC354 | 3/4-10 |
1 |
1-1/2 |
0.625 |
3/8 |
| NSC356 | SC356 | 3/4-10 |
2 |
2-1/2 |
0.625 |
3/8 |
| NSC364 | SC364 | 1-8 |
53/64 |
1-1/2 |
0.813 |
9/16 |
| 产品型号 | A |
B |
C |
D |
E 内六角孔尺寸 |
|
|---|---|---|---|---|---|---|
Delrin 压头 |
不锈钢压头 |
英寸 |
英寸 |
英寸 |
英寸 |
英寸 |
| NSSC324 | SSC324 | 10-32 |
11/32 |
1/2 |
0.146 |
3/32 |
| NSSC327 | SSC327 | 1/4-20 |
19/32 |
3/4 |
0.185 |
1/8 |
| NSSC328 | SSC328 | 1/4-20 |
27/32 |
1 |
0.185 |
1/8 |
| NSSC329 | SSC329 | 1/4-20 |
1-11/32 |
1-1/2 |
0.185 |
1/8 |
| NSSC332 | SSC332 | 5/16-18 |
35/64 |
3/4 |
0.250 |
5/32 |
| NSSC333 | SSC333 | 5/16-18 |
51/64 |
1 |
0.250 |
5/32 |
| NSSC334 | SSC334 | 5/16-18 |
1-19/64 |
1-1/2 |
0.250 |
5/32 |
| NSSC335 | SSC335 | 5/16-18 |
1-51/64 |
2 |
0.250 |
5/32 |
| NSSC339 | SSC339 | 3/8-16 |
3/4 |
1 |
0.293 |
3/16 |
| NSSC340 | SSC340 | 3/8-16 |
1-1/4 |
1-1/2 |
0.293 |
3/16 |
| NSSC341 | SSC341 | 3/8-16 |
1-3/4 |
2 |
0.293 |
3/16 |
| NSSC345 | SSC345 | 1/2-13 |
11/16 |
1 |
0.400 |
1/4 |
| NSSC347 | SSC347 | 1/2-13 |
1-11/16 |
2 |
0.400 |
1/4 |
| NSSC356 | SSC356 | 3/4-10 |
2 |
2-1/2 |
0.625 |
3/8 |
