VLIER推入式球头弹簧柱塞的设计是为了易于安装至木头、软塑料或铝合金材质中。当你不需要使用螺纹球头柱塞或者通过螺纹来进行位置调整的时候,,推入式球头柱塞是一个理想的选择。
材质
磅&牛顿转换: | |||||||||
产品型号 | 端面压力 牛 |
毫米 |
毫米 |
毫米 |
毫米 |
毫米 +0.05/-0.0 |
|||
---|---|---|---|---|---|---|---|---|---|
初始 |
末端 |
ØA |
B |
C |
ØD |
ØE |
|||

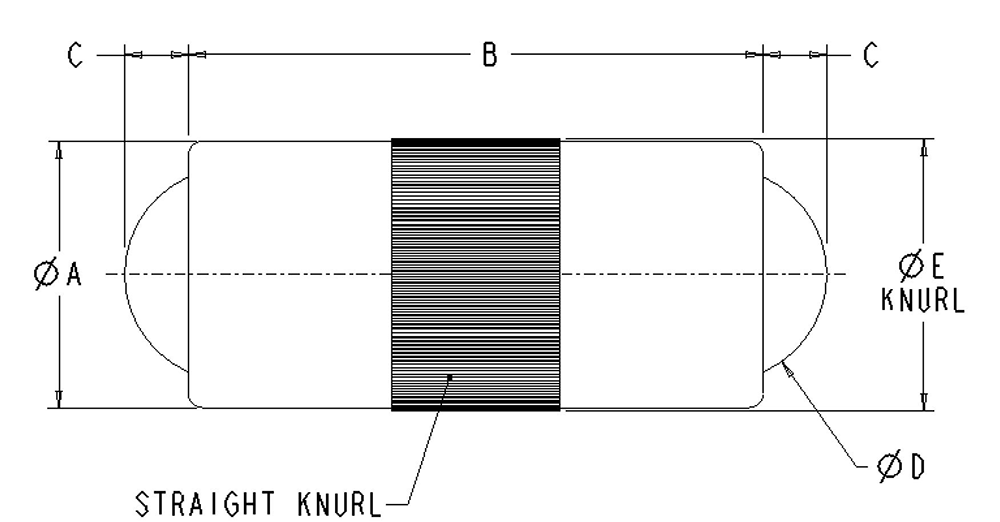

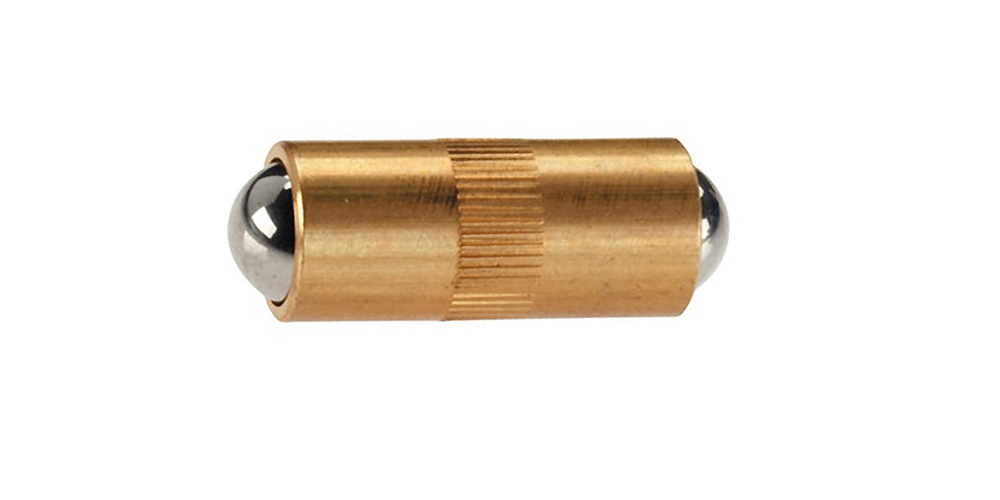

HBPFD25 | 1.3 |
2.5 |
2.5 |
5.3 |
0.65 |
2.0 |
2.52 |
||
HBPFD30 | 2.0 |
4.5 |
3.0 |
7.3 |
0.80 |
2.5 |
3.02 |
||
HBPFD40 | 2.5 |
7.5 |
4.0 |
9.0 |
0.90 |
3.0 |
4.03 |
||
HBPFD50 | 3.5 |
8.0 |
5.0 |
10.8 |
1.2 |
4.0 |
5.03 |
||
HBPFD70 | 4.0 |
12.0 |
7.0 |
14.0 |
2.0 |
6.0 |
7.03 |
||
HBPFD80 | 6.0 |
15.0 |
8.0 |
18.0 |
2.10 |
6.5 |
8.03 |

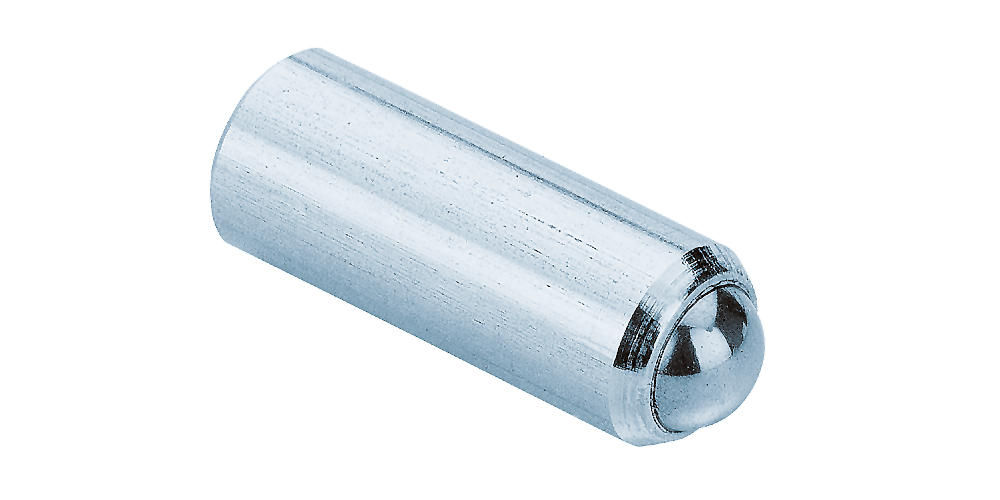

材质
磅&牛顿转换: | |||||||||
产品型号 | 端面压力 牛 |
毫米 |
毫米 |
毫米 |
毫米 |
||||
---|---|---|---|---|---|---|---|---|---|
初始 |
末端 |
ØA ±0.04 |
B |
C |
ØD |
||||

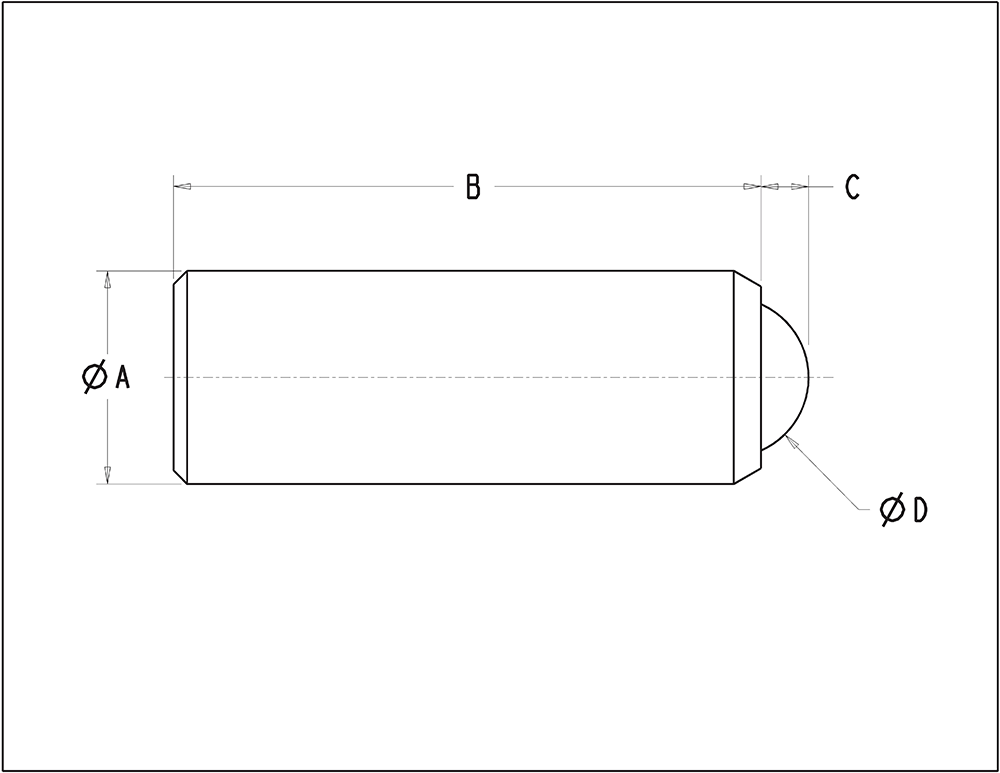

HSPFS30 | 4.5 |
7.5 |
3.0 |
7.0 |
0.65 |
2.0 |
|||
HSPFS35 | 6.0 |
14.5 |
3.5 |
9.0 |
0.80 |
2.5 |
|||
HSPFS40 | 8.0 |
14.0 |
4.0 |
11.0 |
0.90 |
3.0 |
|||
HSPFS45 | 9.5 |
16.5 |
4.5 |
12.0 |
0.95 |
3.2 |
|||
HSPFS50 | 11.0 |
18.0 |
5.0 |
13.0 |
1.0 |
3.5 |
|||
HSPFS55 | 15.5 |
25.0 |
5.5 |
14.0 |
1.20 |
4.0 |
|||
HSPFS60 | 18.0 |
31.0 |
6.0 |
15.0 |
1.50 |
4.5 |

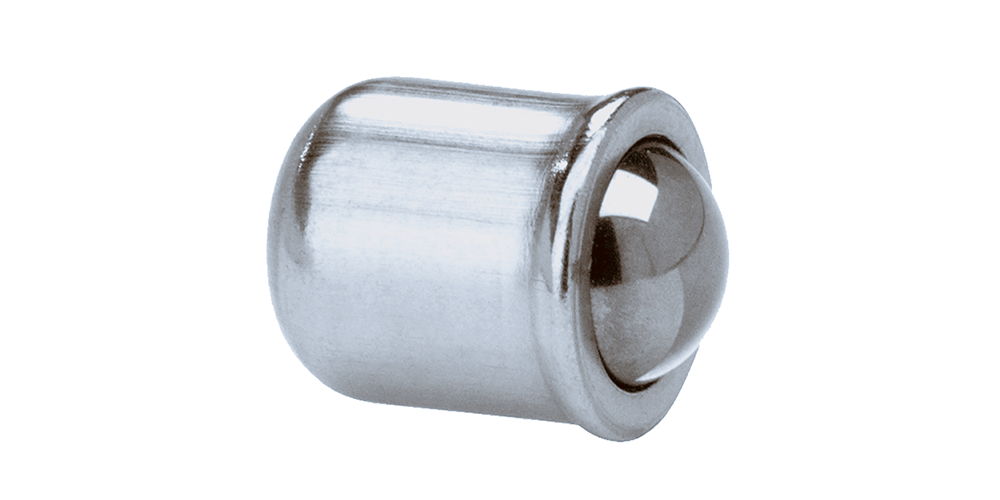

材质
不锈钢主体
磅&牛顿转换: | |||||||||
产品型号 | 端面压力 牛 |
毫米 |
毫米 |
毫米 |
毫米 |
毫米 |
毫米 |
||
---|---|---|---|---|---|---|---|---|---|
不锈钢主体配不锈钢球珠 |
初始 |
末端 |
ØA +0.1 |
B |
C |
ØD |
ØE |
F REF |
|

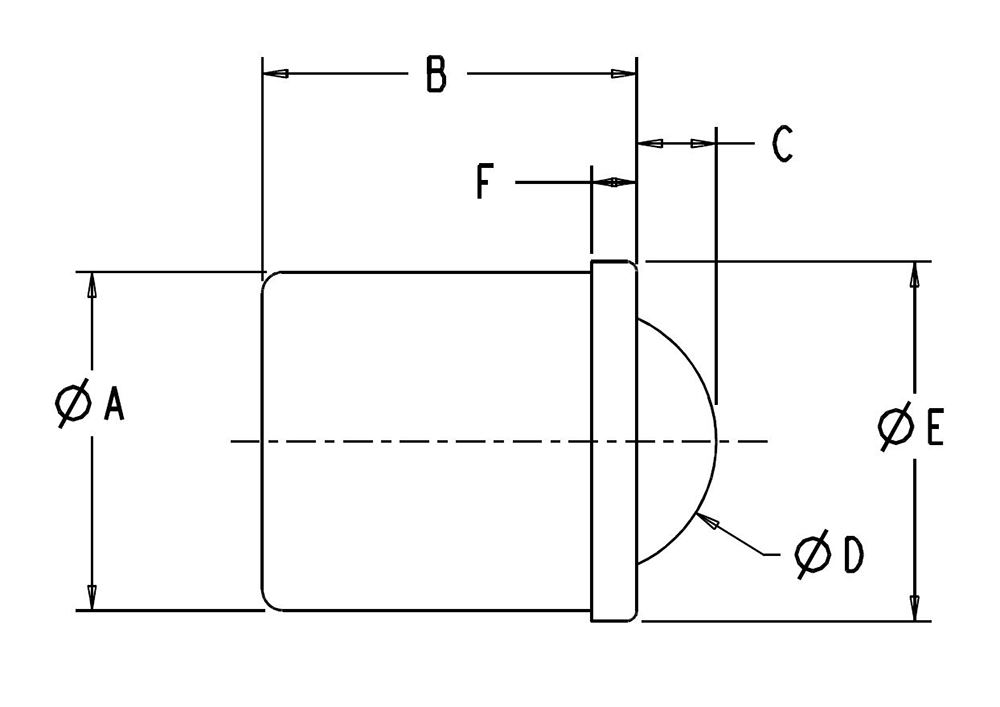

HSPFB4 | 2.5 |
6.0 |
4.0 |
5.0 |
1.0 |
3.0 |
4.6 |
0.9 |
|
HSPFB5 | 3.0 |
6.5 |
5.0 |
6.0 |
1.4 |
4.0 |
5.6 |
0.9 |
|
HSPFB6 | 5.5 |
11.5 |
6.0 |
7.0 |
1.8 |
5.0 |
6.5 |
1.0 |
|
HSPFB8 | 7.0 |
12.5 |
8.0 |
9.0 |
2.4 |
6.5 |
8.5 |
1.1 |
|
HSPFB10 | 8.5 |
18.5 |
10.0 |
13.0 |
3.3 |
8.5 |
11.0 |
1.5 |
|
HSPFB12 | 12.0 |
26.5 |
12.0 |
16.0 |
4.0 |
10.0 |
13.0 |
2.3 |

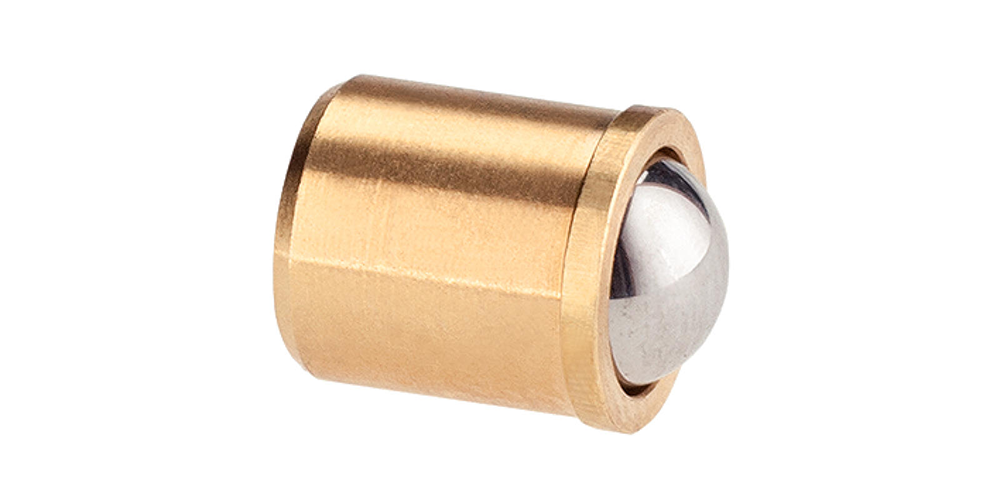

材质
黄铜主体
磅&牛顿转换: | |||||||||
产品型号 | 端面压力 牛 |
毫米 |
毫米 |
毫米 |
毫米 |
毫米 |
毫米 |
||
---|---|---|---|---|---|---|---|---|---|
黄铜主体配不锈钢球珠 |
初始 |
末端 |
ØA +0.1 |
B |
C |
ØD |
ØE |
F REF |
|
HBPFB4 | 3.0 |
6.0 |
4.0 |
5.0 |
0.8 |
3.0 |
4.5 |
1.0 |
|
HBPFB5 | 4.0 |
6.5 |
5.0 |
6.0 |
1.0 |
4.0 |
5.5 |
1.0 |
|
HBPFB6 | 6.0 |
11.5 |
6.0 |
7.0 |
1.6 |
5.0 |
6.5 |
1.0 |
|
HBPFB8 | 8.0 |
12.5 |
8.0 |
9.0 |
1.9 |
6.5 |
8.5 |
1.0 |
|
HSPFB12 | N/A | 12.0 |
26.5 |
12.0 |
16.0 |
3.8 |
10.07 |
13.0 |
2.5 |
材质
磅&牛顿转换: | ||||||||
产品型号 | 端面压力 牛 (磅) |
毫米 |
毫米 |
毫米 |
毫米 |
毫米 |
||
---|---|---|---|---|---|---|---|---|
不锈钢球珠 |
初始 弹力 |
末端 弹力 |
ØA +0.1 |
B |
C |
ØD |
ØE |
F REF |
HDPFB4 | 3.0 |
6.5 |
4.0 |
5.0 |
0.8 |
3.0 |
4.6 |
1.0 |
HDPFB5 | 6.0 |
9.4 |
5.0 |
6.0 |
1.0 |
4.0 |
5.6 |
1.0 |
HDPFB6 | 6.2 |
12.6 |
6.0 |
7.0 |
1.6 |
5.0 |
6.5 |
1.0 |
HDPFB8 | 10.0 |
20.4 |
8.0 |
9.0 |
1.9 |
6.5 |
8.5 |
1.0 |
HDPFB10 | 11.9 |
22.3 |
10.0 |
13.5 |
2.4 |
8.5 |
11.0 |
1.5 |
HDDPFB12 | 14.0 |
25.5 |
12.0 |
16.0 |
3.3 |
10.0 |
13.0 |
1.5 |

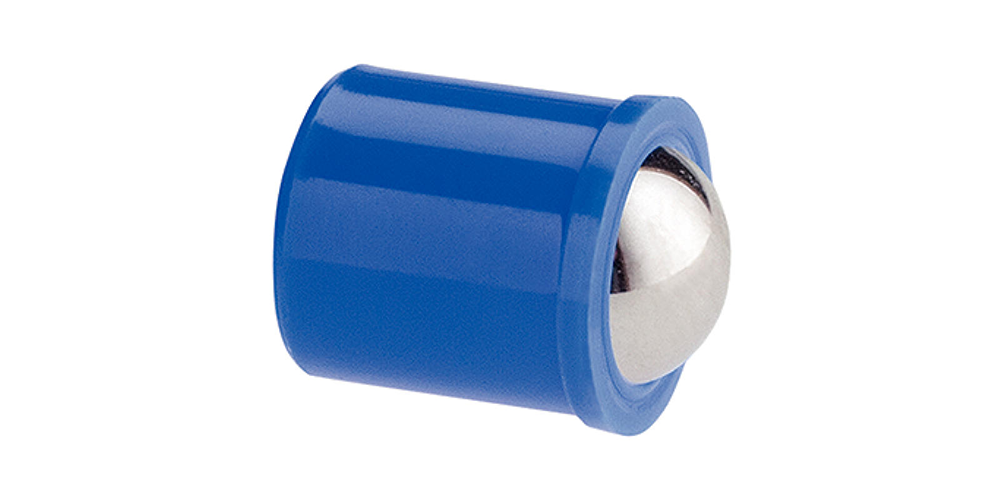

材质
磅&牛顿转换: | ||||||||
产品型号 | 端面压力 牛 |
毫米 |
毫米 |
毫米 |
毫米 |
毫米 |
毫米 |
|
---|---|---|---|---|---|---|---|---|
POM球头 |
初始 |
末端 |
ØA +0.1 |
B |
C |
ØD |
ØE |
F REF |
HDDPFB4 | 2.5 |
6.0 |
4.0 |
5.0 |
0.8 |
3.0 |
4.6 |
1.0 |
HDDPFB5 | 6.0 |
9.4 |
5.0 |
6.0 |
1.0 |
4.0 |
5.6 |
1.0 |
HDDPFB6 | 6.5 |
13.0 |
6.0 |
7.0 |
1.6 |
5.0 |
6.5 |
1.0 |
HDDPFB8 | 8.0 |
18.0 |
8.0 |
9.0 |
1.9 |
6.5 |
8.5 |
1.0 |
