Non-Locking Lever Style Plunger Lever Non-Locking Plunger Diagram

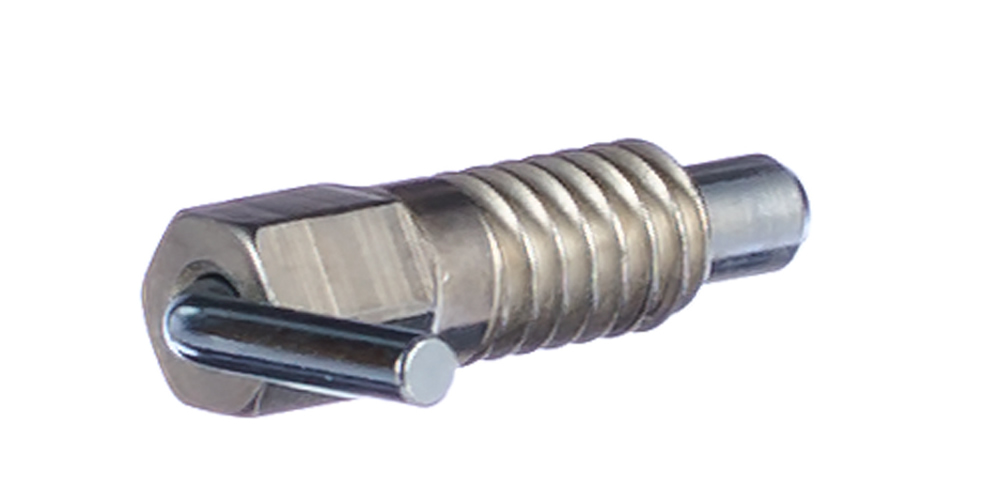

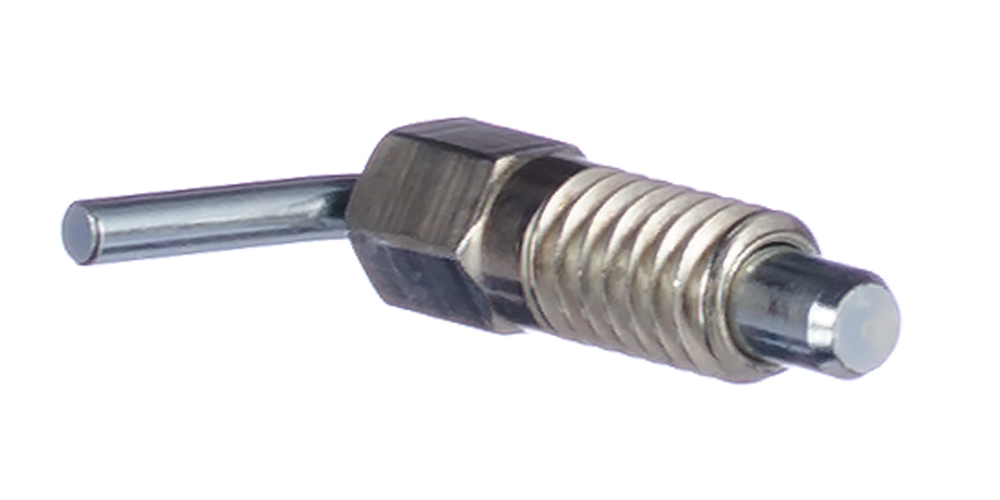

短型L式可伸缩型快锁销
VLIER短型L式可伸缩型快锁销,柱塞主体较短,是有限安装空间应用下的理想选择。碳钢结构带锁和无锁两种款式供选择。




独特工艺

  • L型手柄设计
  • 带锁和无锁两种款式
  • 尖头的拔销便于校直
  • 碳钢结构


短型L式快锁销——碳钢(带锁)——美制
产品型号
端面压力(磅)
A
B
C
D
E
内六角尺寸
F
G
H
I
碳钢 不锈钢
初始 弹力
末端 弹力
FRS250 SSFRS250
.12
.50
1/4-20
.75
.20
.16
.25
.40
.09
.50
*
FRS375 SSFRS375
.25
1.25
3/8-16
1.13
.30
.25
.38
0.56
.14
.75
.13
FRS500 SSFRS500
.50
2.0
1/2-13
1.50
.40
.31
.50
.75
.19
1.0
.15
FRS625 SSFRS625
.75
2.5
5/8-11
1.88
.50
.38
.62
.88
.19
1.25
.18

*无退刀槽;如需订购加紧设计的快锁销,请在产品型号后添加“P”注明。


短型L式快锁销——碳钢(带锁)——公制
产品型号
端面压力(磅)
A
螺纹尺寸
B
mm
(in)
C
mm
(in)
D
mm
(in)
E
内六角尺寸
mm
F
mm
(in)
G
mm
(in)
H
mm
(in)
I
mm
(in)
碳钢 不锈钢
初始弹力
末端 弹力
FRSM6 SSFRSM6
.5
( .12)
2.2
( .50)
M6 x 1.0
19
( .75)
5
( .12)
4
( .16)
6
10
( .4)
2.3
( .09)
12.7
( .50)
*
FRSM10 SSFRSM10
1.1
( .25)
5.6
( 1.25)
M10 x 1.5
29
( 1.13)
7.8
( .30)
6.4
( .25)
10
14
( .56)
3.6
( .14)
19
( .75)
3.3
( .13)
FRSM12 SSFRSM12
2.2
( .50)
8.9
( 2.0)
M12 x 1.75
38
( 1.50)
10
( .40)
8
( .31)
12
19
( .75)
4.8
( .19)
25
( 1.0)
3.8
( .15)
FRSM16 SSSFRSM16
3.3
( .75)
11.1
( 2.5)
M16 x 2.0
48
( 1.88)
13
( .50)
9.7
( .38)
16
22
( .88)
4.8
( .19)
32
( 1.25)
4.6
( .18)

*无退刀槽,如需订购加紧设计的快锁销,请在产品型号后添加“P”注明。


Stubby Lever Style Plunger - Non-LockingStubby Lever Style Plunger Non-Locking Diagram


短型L式快锁销——碳钢(无锁)——美制
产品型号
端面压力(磅)
A
B
C
D
E
内六角尺寸
F
G
H
I
碳钢 不锈钢
初始 弹力
末端 弹力
FRSN250 SSFRSN250
.12
.50
1/4-20
.75
.20
.16
.25
.40
.09
.50
*
FRS3N75 SSFRS3N75
.25
1.25
3/8-16
1.13
.30
.25
.38
0.56
.14
.75
.13
FRSN500 SSFRSN500
.50
2.0
1/2-13
1.50
.40
.31
.50
.75
.19
1.0
.15
FRSN625 SSFRSN625
.75
2.5
5/8-11
1.88
.50
.38
.62
.88
.19
1.25
.18

*无退刀槽,如需订购加紧设计的快锁销,请在产品型号后添加“P”注明。


短型L式快锁销——碳钢(无锁)——公制
产品型号
端面压力(磅)
A
螺纹尺寸
B
mm
(in)
C
mm
(in)
D
mm
(in)
E
内六角尺寸
mm
F
mm
(in)
G
mm
(in)
H
mm
(in)
I
mm
(in)
碳钢 不锈钢
初始弹力
末端 弹力
FRSNM6 SSFRSNM6
.5
( .12)
2.2
( .50)
M6 x 1.0
19
( .75)
5
( .12)
4
( .16)
6
10
( .4)
2.3
( .09)
12.7
( .50)
*
FRSNM10 SSFRSNM10
1.1
( .25)
5.6
( 1.25)
M10 x 1.5
29
( 1.13)
7.8
( .30)
6.4
( .25)
10
14
( .56)
3.6
( .14)
19
( .75)
3.3
( .13)
FRSNM12 SSFRSNM12
2.2
( .50)
8.9
( 2.0)
M12 x 1.75
38
( 1.50)
10
( .40)
8
( .31)
12
19
( .75)
4.8
( .19)
25
( 1.0)
3.8
( .15)
FRSNM16 SSSFRSNM16
3.3
( .75)
11.1
( 2.5)
M16 x 2.0
48
( 1.88)
13
( .50)
9.7
( .38)
16
22
( .88)
4.8
( .19)
32
( 1.25)
4.6
( .18)




*无退刀槽,如需订购加紧设计的快锁销,请在产品型号后添加“P”注明。
