碳钢主体塑料旋钮—无锁
碳钢主体塑料旋钮—带锁

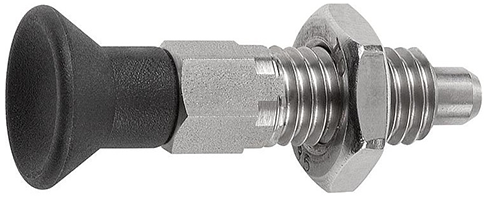

VLIER快锁插销分为：全不锈钢、不锈钢主体塑料旋钮及碳钢主体塑料旋钮供选择。所有产品包含锁紧螺母。
材质
- Plastic Knob: Thermoplastic (Nylon 6)
- Plunger: 420 Stainless Steel
- Body and Jam Nut: 300 Series Stainless Steel
表面处理
- Stainless Steel: Natural Finish
- 塑料旋钮：黑灰色

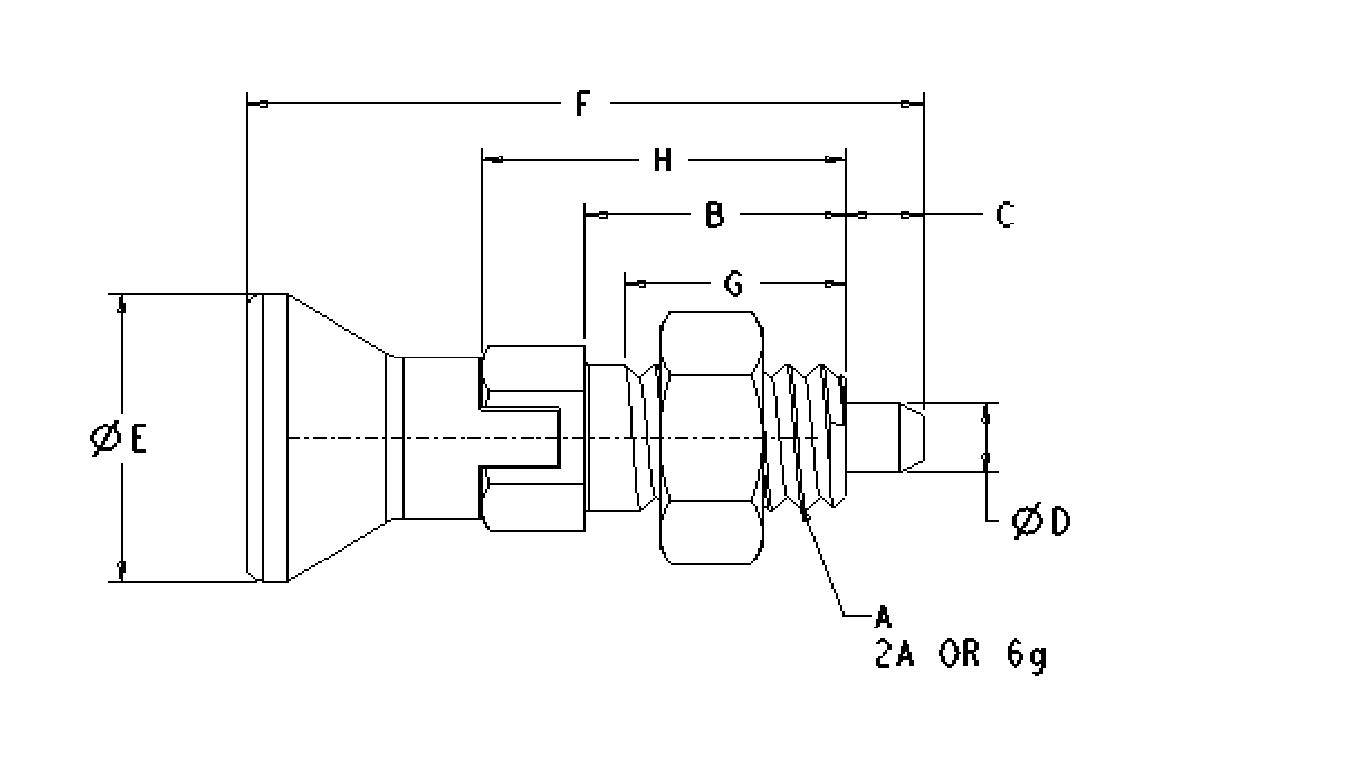

点击查看大图（带锁尺寸）

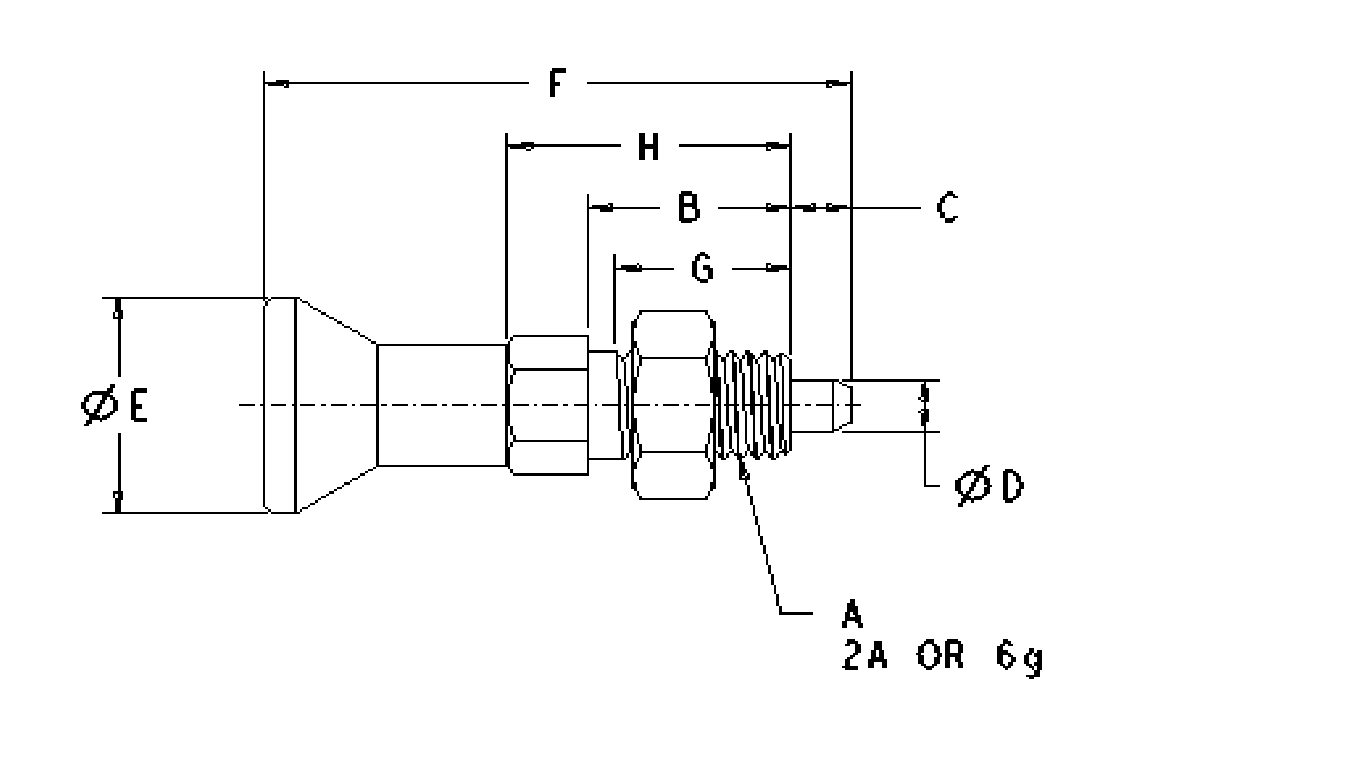

点击查看大图（无锁尺寸）| 磅&牛顿转换： | ||||||||||
| 产品型号 | 端面压力（磅） |
螺纹 |
英寸 |
英寸 |
英寸 |
英寸 |
英寸 |
英寸 |
英寸 |
|
|---|---|---|---|---|---|---|---|---|---|---|
初始弹力 ±50% |
末端弹力 ±25% |
A |
B ±.010 |
C ±.010 |
D |
E ±.015 |
F REF |
G ±.02 |
H ±.02 |
|
| SPKLTL250A | 1.0 |
2.25 |
1/4-28 |
0.472 |
0.138 |
0.118 |
0.55 |
1.22 |
0.39 |
0.67 |
| SPKLTL312A | 1.35 |
2.7 |
5/16-24 |
0.591 |
0.158 |
0.158 |
0.71 |
1.50 |
0.51 |
0.83 |
| SPKLTL375A | 1.1 |
2.7 |
3/8-24 |
0.669 |
0.197 |
0.197 |
0.83 |
1.70 |
0.59 |
0.94 |
| SPKLTL500 | 1.35 |
3.15 |
1/2-13 |
0.787 |
0.236 |
0.236 |
0.98 |
2.02 |
0.63 |
1.10 |
| SPKLTL625 | 3.37 |
7.87 |
5/8-11 |
1.024 |
0.315 |
0.315 |
1.30 |
2.65 |
0.83 |
1.42 |
| SPKLTL750 | 3.37 |
9.0 |
3/4-10 |
1.102 |
0.394 |
0.394 |
1.30 |
2.89 |
0.91 |
1.57 |
| SPKLTL750A | 3.37 |
8.77 |
3/4-16 |
1.102 |
0.472 |
0.472 |
1.30 |
3.04 |
0.98 |
1.65 |
| SPKLTL1000 | 4.5 |
10.3 |
1-8 |
1.260 |
0.630 |
0.630 |
1.57 |
3.74 |
1.10 |
1.97 |
| 磅&牛顿转换： | ||||||||||
| 产品型号 | 端面压力（牛） |
螺纹 |
毫米 |
毫米 |
毫米 |
毫米 |
毫米 |
毫米 |
毫米 |
|
|---|---|---|---|---|---|---|---|---|---|---|
初始弹力 ±50% |
Final ±25% |
A |
B ±0.25 |
C ±0.25 |
D |
E ±.4 |
F REF |
G ±0.5 |
H ±0.5 |
|
| SPKLTM06 | 4.5 |
10.0 |
M6 x 0.75 |
12.0 |
3.5 |
3.0 |
14 |
31.5 |
10 |
17 |
| SPKLTM08 | 6.0 |
12.0 |
M8 x 1 |
15.0 |
4.0 |
4.0 |
18 |
38.5 |
13 |
21 |
| SPKLTM10 | 5.0 |
12.0 |
M10 x 1 |
17.0 |
5.0 |
5.0 |
21 |
43.5 |
15 |
24 |
| SPKLTM12 | 6.0 |
14.0 |
M12 x 1.5 |
20.0 |
6.0 |
6.0 |
25 |
51.7 |
17 |
28 |
| SPKLTM16 | 15.0 |
35.0 |
M16 x 1.5 |
26.0 |
8.0 |
8.0 |
33 |
68.0 |
23 |
36 |
| SPKLTM20A | 15.0 |
34.0 |
M20 x 1.5 |
28.0 |
10.0 |
10.0 |
33 |
74.0 |
25 |
40 |
| SPKLTHM20A | 15.0 |
39.0 |
M20 x 1.5 |
28.0 |
12.0 |
12.0 |
33 |
78.0 |
25 |
42 |
| SPKLTM24 | 20.0 |
46.0 |
M24 x 2 |
32.0 |
16.0 |
16.0 |
40 |
96.0 |
28 |
50 |
