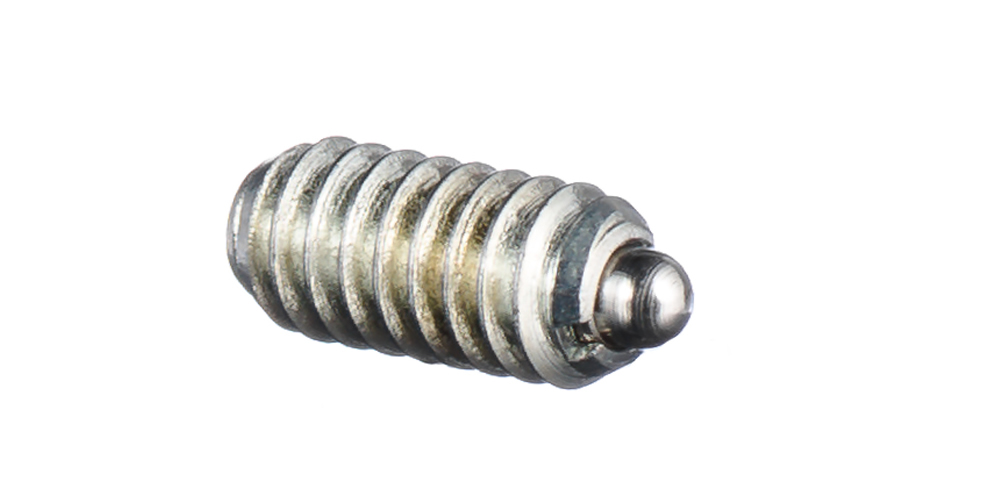

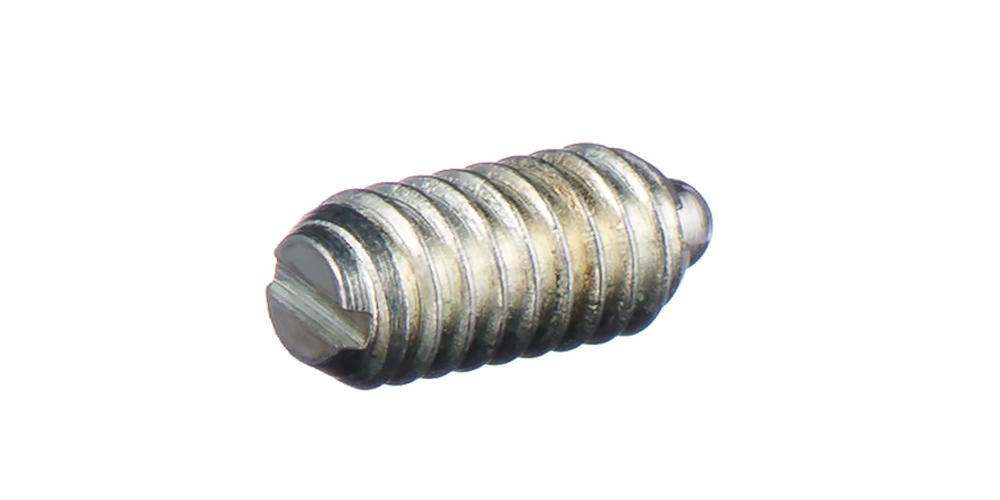

短型弹簧柱塞 – 碳钢 & 不锈钢材质



产品型号 CM54

产品型号 CM54

产品型号 CM54

VLIER短型弹簧柱塞产品，提供了比标准弹簧柱塞更小，比球头柱塞大的行程。这些紧凑尺寸柱塞在提供了相当的柱塞行程和高端面压力的同时，特别适合对空间范围限制较高的场合使用。

典型用途：

  • 有限的空间
  • 转位
  • 电触头
  • 部件定位
  • 锁定装置
  • 制动装置

独特工艺

  • 表面硬化处理
  • 耐磨损耐腐蚀
  • 紧凑的尺寸



  • 允许侧面装载
  • 中等柱塞行程
  • 一字螺丝刀安装
  • 英制
  • 公制
  • 公制&英制转换：输入已知数值，点击后查看空白处结果
    in. = mm

碳钢主体标准荷重—碳钢球头

磅&牛顿转换：
输入已知数值，点击后查看空白处结果
lbf = N
产品型号
端面压力（磅）
螺纹等级
英寸
英寸
英寸
初始弹力
末端弹力
初始弹力
末端弹力

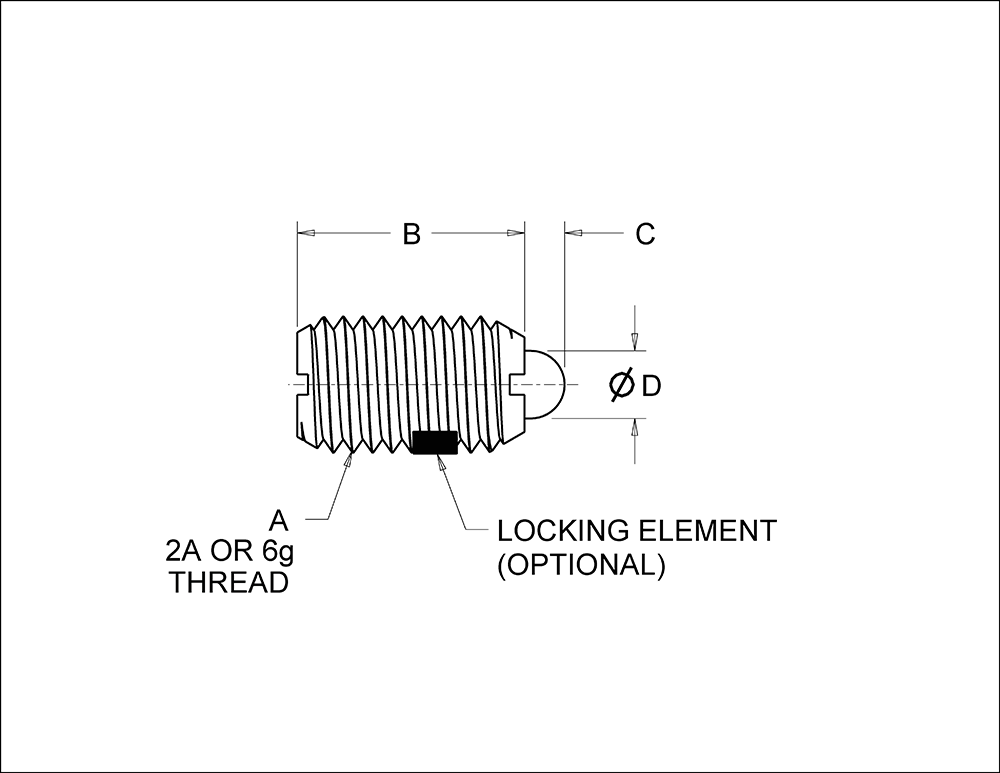

A
B
C
D
M50A M50AP
1-1/2
4-3/4
8-32
.437
.052
.070
M50 M50P
1-1/2
4-3/4
8-36
.437
.052
.070
M52 M52P
1-3/4
6-1/4
10-32
.468
.065
.093
M54 M54N
3
10-1/2
1/4-20
.531
.078
.119
M56 M56N
3-3/4
15-1/2
5/16-18
.562
.084
.135
M58 M58N
4-1/2
18-1/2
3/8-16
.625
.110
.186
M60 M60N
5
28
1/2-13
.750
.151
.248
M62 M62N
7
50
5/8-11
1.062
.215
.310

碳钢主体标准荷重—不锈钢球头

磅&牛顿转换：
输入已知数值，点击后查看空白处结果
lbf = N
产品型号
端面压力（磅）
螺纹等级
英寸
英寸
英寸
初始弹力
末端弹力
初始弹力
末端弹力
A
B
C
D
CM50A CM50AP
1-1/2
4-3/4
8-32
.437
.052
.070
CM50 CM50P
1-1/2
4-3/4
8-36
.437
.052
.070
CM52 CM52P
1-3/4
6-1/4
10-32
.468
.065
.093
CM54 CM54N
3
10-1/2
1/4-20
.531
.078
.119
CM56 CM56N
3-3/4
15-1/2
5/16-18
.562
.084
.135
CM58 CM58N
4-1/2
18-1/2
3/8-16
.625
.110
.186
CM60 CM60N
5
28
1/2-13
.750
.151
.248
CM62 CM62N
7
50
5/8-11
1.062
.215
.310

不锈钢主体标准荷重—不锈钢球头

磅&牛顿转换：
输入已知数值，点击后查看空白处结果
lbf = N
产品型号
端面压力（磅）
螺纹等级
英寸
英寸
英寸
初始弹力
末端弹力
初始弹力
末端弹力
A
B
C
D
SSM50A SSM50AP
1-1/2
4-3/4
8-32
.437
.052
.070
SSM50 SSM50P
1-1/2
4-3/4
8-36
.437
.052
.070
SSM52 SSM52P
1-3/4
6-1/4
10-32
.468
.065
.093
SSM54 SSM54N
3
10-1/2
1/4-20
.531
.078
.119
SSM56 SSM56N
3-3/4
15-1/2
5/16-18
.562
.084
.135
SSM58 SSM58N
4-1/2
18-1/2
3/8-16
.625
.110
.186
SSM60 SSM60N
5
28
1/2-13
.750
.151
.248
SSM62 SSM62N
7
50
5/8-11
1.062
.215
.310

碳钢主体轻荷重—碳钢球头

磅&牛顿转换：
输入已知数值，点击后查看空白处结果
lbf = N
产品型号
端面压力（磅）
螺纹等级
英寸
英寸
英寸
初始弹力
末端弹力
初始弹力
末端弹力
A
B
C
D
M51A M51AP
1/2
1-1/2
8-32
.437
.052
.070
M51 M51P
1/2
1-1/2
8-36
.437
.052
.070
M53 M53P
3/4
2-1/2
10-32
.468
.065
.093
M55 M55N
1
3-1/2
1/4-20
.531
.078
.119
M57 M57N
1-1/4
4
5/16-18
.562
.084
.135
M59 M59N
1-1/2
5
3/8-16
.625
.110
.186
M61 M61N
1-3/4
5-1/2
1/2-13
.750
.151
.248
M63 M63N
2
8-1/2
5/8-11
1.062
.215
.310

碳钢主体轻荷重—不锈钢球头

磅&牛顿转换：
输入已知数值，点击后查看空白处结果
lbf = N
产品型号
端面压力（磅）
螺纹等级
英寸
英寸
英寸
初始弹力
末端弹力
初始弹力
末端弹力
A
B
C
D
CM51A CM51AP
1/2
1-1/2
8-32
.437
.052
.070
CM51 CM51P
1/2
1-1/2
8-36
.437
.052
.070
CM53 CM53P
3/4
2-1/2
10-32
.468
.065
.093
CM55 CM55N
1
3-1/2
1/4-20
.531
.078
.119
CM57 CM57N
1-1/4
4
5/16-18
.562
.084
.135
CM59 CM59N
1-1/2
5
3/8-16
.625
.110
.186
CM61 CM61N
1-3/4
5-1/2
1/2-13
.750
.151
.248
CM63 CM63N
2
8-1/2
5/8-11
1.062
.215
.310

不锈钢主体轻荷重—不锈钢球头

磅&牛顿转换：
输入已知数值，点击后查看空白处结果
lbf = N
产品型号
端面压力（磅）
螺纹等级
英寸
英寸
英寸
初始弹力
末端弹力
初始弹力
末端弹力
A
B
C
D
SSM51A SSM51AP
1/2
1-1/2
8-32
.437
.052
.070
SSM51 SSM51P
1/2
1-1/2
8-36
.437
.052
.070
SSM53 SSM53P
3/4
2-1/2
10-32
.468
.065
.093
SSM55 SSM55N
1
3-1/2
1/4-20
.531
.078
.119
SSM57 SSM57N
1-1/4
4
5/16-18
.562
.084
.135
SSM59 SSM59N
1-1/2
5
3/8-16
.625
.110
.186
SSM61 SSM61N
1-3/4
5-1/2
1/2-13
.750
.151
.248
SSM63 SSM63N
2
8-1/2
5/8-11
1.062
.215
.310

碳钢主体—碳钢球头

磅&牛顿转换：
输入已知数值，点击后查看空白处结果
lbf = N
产品型号
端面压力（牛）
螺纹等级
毫米
毫米
毫米
初始弹力
末端弹力
初始弹力
末端弹力
A
B
C
D
MHM4 MHM4P
7
21
M4 x 0.7
11.1
1.3
1.8
MM4 MM4P
2
7
M4 x 0.7
11.1
1.3
1.8
MHM5 MHM5P
8
28
M5 x 0.8
11.9
1.7
2.4
MM5 MM5P
3
11
M5 x 0.8
11.9
1.7
2.4
MHM6 MHM6P
13
47
M6 x 10
13.5
2.0
3.0
MM6 MM6P
4
16
M6 x 10
13.5
2.0
3.0
MHM8 MHM8P
17
69
M8 x 1.25
14.3
2.1
3.4
MM8 MM8P
6
18
M8 x 1.25
14.3
2.1
3.4
MHM10 MHM10P
20
82
M10 x 1.5
15.9
2.8
4.7
MM10 MM10P
7
22
M10 x 1.5
15.9
2.8
4.7
MHM12 MHM12P
22
125
M12 x 1.75
19.1
3.8
6.3
MM12 MM12P
8
24
M12 x 1.75
19.1
3.8
6.3
MHM16 MHM16P
31
222
M16 x 2.0
27.0
5.5
7.9
MM16 MM16P
9
38
M16 x 2.0
27.0
5.5
7.9

不锈钢主体—不锈钢球头

磅&牛顿转换：
输入已知数值，点击后查看空白处结果
lbf = N
产品型号
端面压力（牛）
螺纹等级
毫米
毫米
毫米
初始弹力
末端弹力
初始弹力
末端弹力
A
B
C
D
SSMHM4 SSMHM4P
7
21
M4 x 0.7
11.1
1.3
1.8
SSMM4 SSMM4P
2
7
M4 x 0.7
11.1
1.3
1.8
SSMHM5 SSMHM5P
8
28
M5 x 0.8
11.9
1.7
2.4
SSMM5 SSMM5P
3
11
M5 x 0.8
11.9
1.7
2.4
SSMHM6 SSMHM6P
13
47
M6 x 10
13.5
2.0
3.0
SSMM6 SSMM6P
4
16
M6 x 10
13.5
2.0
3.0
SSMHM8 SSMHM8P
17
69
M8 x 1.25
14.3
2.1
3.4
SSMM8 SSMM8P
6
18
M8 x 1.25
14.3
2.1
3.4
SSMHM10 SSMHM10P
20
82
M10 x 1.5
15.9
2.8
4.7
SSMM10 SSMM10P
7
22
M10 x 1.5
15.9
2.8
4.7
SSMHM12 SSMHM12P
22
125
M12 x 1.75
19.1
3.8
6.3
SSMM12 SSMM12P
8
24
M12 x 1.75
19.1
3.8
6.3
SSMHM16 SSMHM16P
31
222
M16 x 2.0
27.0
5.5
7.9
SSMM16 SSMM16P
9
38
M16 x 2.0
27.0
5.5
7.9
